Kierunek przepływu prądu na schemacie często wydaje się sprzeczny z ruchem elektronów w przewodzie. Wyjaśnię, skąd bierze się ta różnica, jak rozpoznawać oba kierunki, co dzieje się w baterii i obwodzie oraz jakie błędy najczęściej pojawiają się w zadaniach z fizyki.
Najważniejsza zasada mieści się w dwóch przeciwnych strzałkach
- Umowny kierunek prądu prowadzi od bieguna dodatniego do ujemnego.
- W metalach elektrony poruszają się fizycznie od minusa do plusa.
- Na schematach i w obliczeniach stosuje się prawie zawsze kierunek umowny.
- Prąd płynie w sposób uporządkowany tylko wtedy, gdy obwód jest zamknięty.
- W prądzie przemiennym zwrot przepływu okresowo się zmienia.
Dwie strzałki, które opisują to samo zjawisko
Prąd elektryczny to uporządkowany ruch ładunków. W szkolnych zadaniach przyjmujemy, że płynie on od wyższego potencjału, czyli od bieguna dodatniego do ujemnego. To umowna konwencja, ustalona zanim naukowcy poznali elektrony.
W metalowym przewodzie nośnikami ładunku są elektrony, a każdy elektron ma ładunek ujemny. Pole elektryczne wprawia je w uporządkowany ruch przeciwny do umownej strzałki prądu. Dlatego w kablu podłączonym do baterii elektrony przemieszczają się od minusa do plusa, natomiast prąd umowny wskazujemy od plusa do minusa.
Nie traktuję tej różnicy jako ciekawostki bez praktycznego znaczenia. To właśnie ona odpowiada za wiele pomyłek przy rysowaniu obwodów, wyznaczaniu zwrotu siły magnetycznej i rozwiązywaniu zadań z napięcia oraz natężenia.
Dlaczego fizycy nadal używają kierunku umownego
Zmiana wieloletniej konwencji przyniosłaby więcej zamieszania niż korzyści. Cała elektrotechnika, elektronika i większość podręczników opierają się na założeniu, że prąd płynie od plusa do minusa. Dzięki temu schematy, wzory i oznaczenia pozostają spójne.
W obliczeniach nie ma znaczenia, czy w przewodzie płyną elektrony, jony czy tak zwane dziury elektronowe w półprzewodniku. Kierunek prądu definiuje się tak, jakby poruszały się ładunki dodatnie. To wygodny wspólny język dla różnych materiałów i urządzeń.
| Co opisujemy | Kierunek | Gdzie go stosujemy |
|---|---|---|
| Prąd umowny | Od plusa do minusa | Schematy, wzory, obliczenia |
| Ruch elektronów w metalu | Od minusa do plusa | Opis fizycznego ruchu nośników |
| Ruch dodatnich jonów | Zgodnie z prądem umownym | Elektrolity i niektóre procesy chemiczne |
| Ruch ujemnych jonów | Przeciwnie do prądu umownego | Elektrolity i gazy zjonizowane |
Najprostsza reguła brzmi więc tak: jeśli polecenie nie mówi wyraźnie o ruchu elektronów, zaznaczam umowny zwrot prądu. Dopiero gdy zadanie pyta o rzeczywisty ruch nośników w metalu, odwracam strzałkę.
Jak wyznaczyć zwrot prądu w prostym obwodzie
W obwodzie z baterią, przewodami i żarówką najpierw znajduję oba bieguny źródła. Od zacisku oznaczonego symbolem + prowadzę umowną strzałkę przez elementy obwodu w stronę zacisku oznaczonego symbolem -.
- Rozpoznaj biegun dodatni i ujemny baterii.
- Narysuj strzałkę od plusa do minusa w zewnętrznej części obwodu.
- Sprawdź, czy przewody tworzą zamkniętą pętlę.
- Jeśli pytanie dotyczy elektronów, zaznacz ruch w kierunku przeciwnym.
Przykład z żarówką jest bardzo praktyczny. Umowny prąd wpływa do żarówki od strony połączonej z dodatnim biegunem, przepływa przez jej włókno i wraca przewodem do bieguna ujemnego. Elektrony wykonują ten sam obieg, ale w przeciwną stronę.
Sam fakt podłączenia przewodów nie wystarczy. Gdy wyłącznik jest otwarty, nie ma pełnej drogi dla ładunków, więc w obwodzie nie płynie stały prąd. Zamykanie obwodu nie oznacza jednak, że pojedynczy elektron z baterii natychmiast dociera do żarówki. W przewodzie znajdują się już swobodne elektrony, które zaczynają poruszać się kierunkowo pod wpływem pola elektrycznego.
Co zmienia rodzaj prądu i materiał przewodnika
W przypadku prądu stałego, na przykład z baterii, przyjęty zwrot pozostaje taki sam, dopóki nie zmienimy sposobu podłączenia źródła. Po zamianie biegunów odwraca się zarówno kierunek umowny, jak i rzeczywisty ruch elektronów.
Prąd przemiennydziała inaczej. W domowej sieci elektrycznej zwrot prądu zmienia się okresowo, dlatego na schemacie często używa się symbolu prądu przemiennego zamiast jednej stałej strzałki. W Polsce częstotliwość sieci wynosi 50 Hz, co oznacza 50 pełnych zmian cyklu w ciągu sekundy.

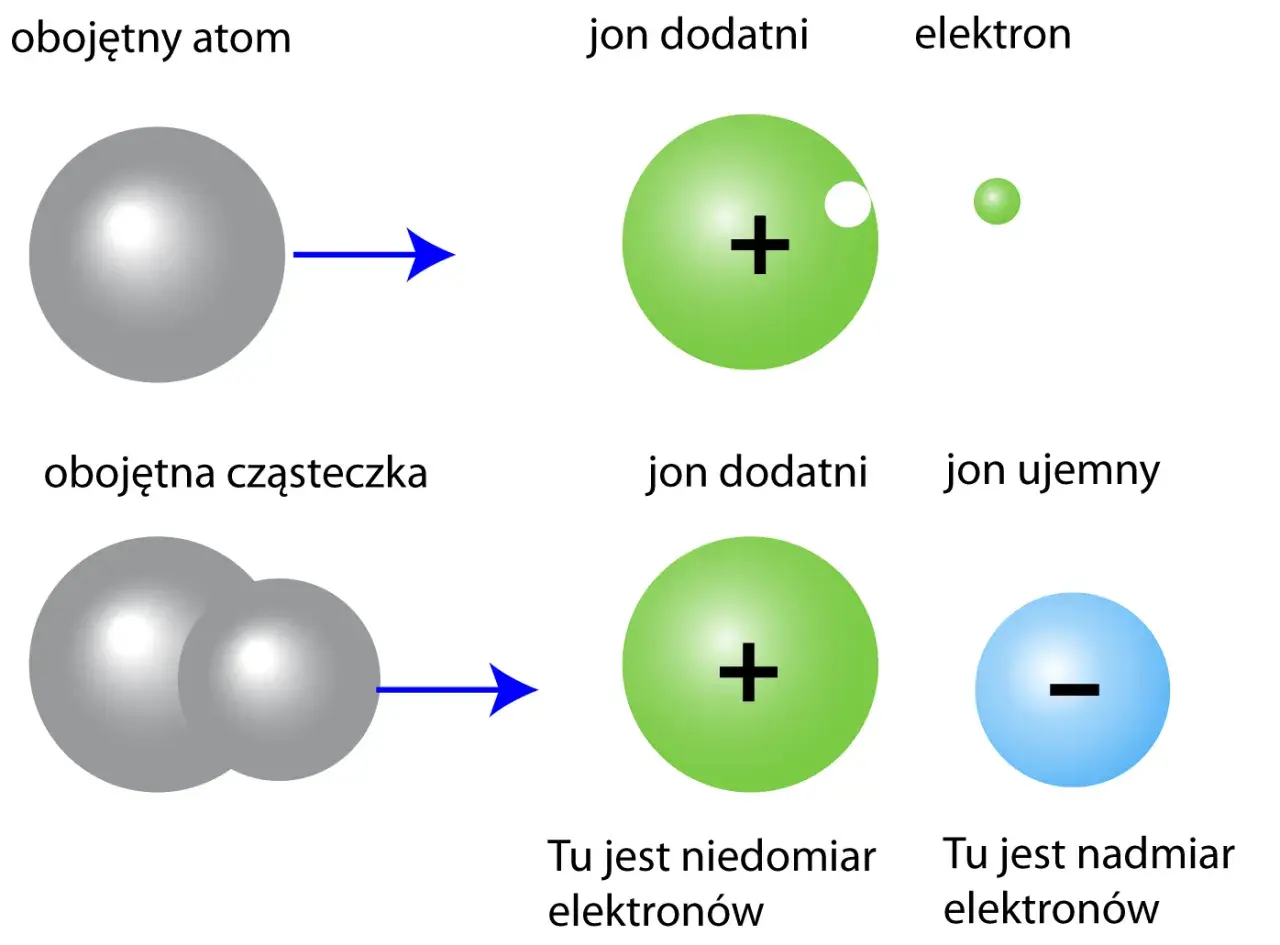

Różnica między kierunkiem prądu a ruchem elektronów zależy też od materiału. W miedzi przemieszczają się elektrony, w roztworach elektrolitów jednocześnie wędrują jony dodatnie i ujemne, a w półprzewodnikach w opisie używa się również pojęcia dziur, czyli miejsc po brakujących elektronach.
To pokazuje, dlaczego zdanie „prąd zawsze płynie ruchem elektronów” jest zbyt uproszczone. W szkolnym obwodzie z metalowym przewodem zwykle wystarcza, ale w fizyce ogólnej prąd może wynikać z ruchu różnych nośników ładunku.
Najczęstsze błędy przy zaznaczaniu kierunku
Odwracanie strzałki na każdym schemacie
Najczęściej uczeń zapamiętuje, że elektrony poruszają się od minusa do plusa, a potem automatycznie stosuje tę zasadę do każdej strzałki. Tymczasem większość zadań wymaga kierunku umownego, czyli od plusa do minusa. Najpierw trzeba przeczytać, czego dokładnie dotyczy polecenie.
Założenie, że prąd „kończy się” w żarówce
Żarówka nie zużywa prądu tak, jak samochód zużywa paliwo. Przepływ ładunków trwa w całym zamkniętym obwodzie, a odbiornik zamienia energię elektryczną na światło i ciepło. Natężenie w prostym szeregowym obwodzie ma tę samą wartość przed odbiornikiem i za nim.
Pomijanie biegunów źródła
Bez wskazania plusa i minusa nie da się poprawnie określić zwrotu w obwodzie stałoprądowym. Gdy bieguny nie są podpisane, trzeba odczytać je z symbolu baterii albo z treści zadania, zamiast zgadywać na podstawie położenia elementu na rysunku.
Przeczytaj również: Co to jest kondensator i jak działa? Budowa, wzory i zastosowania
Mylenie kierunku prądu z kierunkiem przepływu energii
Ładunki mogą poruszać się powoli, a informacja o zamknięciu obwodu i energia mogą rozchodzić się w układzie znacznie szybciej. Dlatego nie należy wyciągać wniosku, że urządzenie działa dopiero wtedy, gdy pojedyncze elektrony przemierzą cały przewód.
Jak sprawdzać odpowiedź w zadaniu z fizyki
Sam stosuję prostą kontrolę w trzech krokach. Najpierw ustalam, czy autor zadania pyta o prąd umowny, czy o ruch elektronów. Potem sprawdzam bieguny źródła i dopiero na końcu nanoszę strzałkę na przewód albo element obwodu.
Jeśli w zadaniu pojawia się siła działająca na przewodnik w polu magnetycznym, trzeba użyć kierunku prądu umownego, a nie kierunku ruchu elektronów. W przeciwnym razie łatwo odwrócić zwrot siły i otrzymać błędny wynik, nawet gdy pozostałe obliczenia są poprawne.
Warto też odróżnić zwrot od wartości natężenia. Natężenie opisuje, ile ładunku przepływa przez przekrój przewodnika w jednostce czasu, zgodnie ze wzorem I = Q/t. Strzałka mówi, w którą stronę ten przepływ przyjmujemy, ale sama nie określa jego wartości.
W bardziej zaawansowanych obliczeniach można przyjąć dowolny zwrot prądu jako kierunek odniesienia. Jeśli po rozwiązaniu otrzymamy wartość ujemną, oznacza to po prostu, że rzeczywisty prąd płynie przeciwnie do przyjętej strzałki. To nie błąd metody, tylko informacja o kierunku.
Jedna reguła, która porządkuje cały temat
Na potrzeby szkoły i większości schematów przyjmuję, że prąd płynie od plusa do minusa. W metalach elektrony poruszają się odwrotnie, od minusa do plusa, ale ta różnica nie zmienia poprawności praw Ohma, praw Kirchhoffa ani zasad działania urządzeń.
Najlepszy sposób nauki polega na rysowaniu dwóch osobnych strzałek i podpisywaniu ich: „prąd umowny” oraz „ruch elektronów”. Po kilku przykładach ten pozorny paradoks przestaje przeszkadzać, a rozwiązywanie zadań staje się dużo bardziej mechaniczne i pewne.
