Gdy urządzenie nagle potrzebuje krótkiego impulsu energii albo zasilanie wymaga wygładzenia, często pracuje tam kondensator. Odpowiedź na pytanie co to jest kondensator prowadzi do prostego modelu dwóch przewodzących okładek, między którymi gromadzi się energia pola elektrycznego. Wyjaśnię jego budowę, działanie, najważniejsze wzory, rodzaje, zastosowania oraz zasady bezpiecznego obchodzenia się z tym elementem.
Kondensator przechowuje energię elektryczną i oddaje ją wtedy, gdy potrzebuje jej obwód
- Budowa obejmuje co najmniej dwie przewodzące okładki oddzielone izolatorem, czyli dielektrykiem.
- Pojemność wyrażana w faradach mówi, ile ładunku kondensator może zgromadzić przy określonym napięciu.
- Podczas ładowania kondensator pobiera prąd, ale po naładowaniu w obwodzie prądu stałego zachowuje się prawie jak przerwa.
- Energia jest przechowywana w polu elektrycznym, a nie w materiale okładek.
- Przy wyborze liczą się nie tylko mikrofarady, lecz także napięcie pracy, polaryzacja, częstotliwość i straty.
Z czego składa się kondensator i jaką pełni funkcję

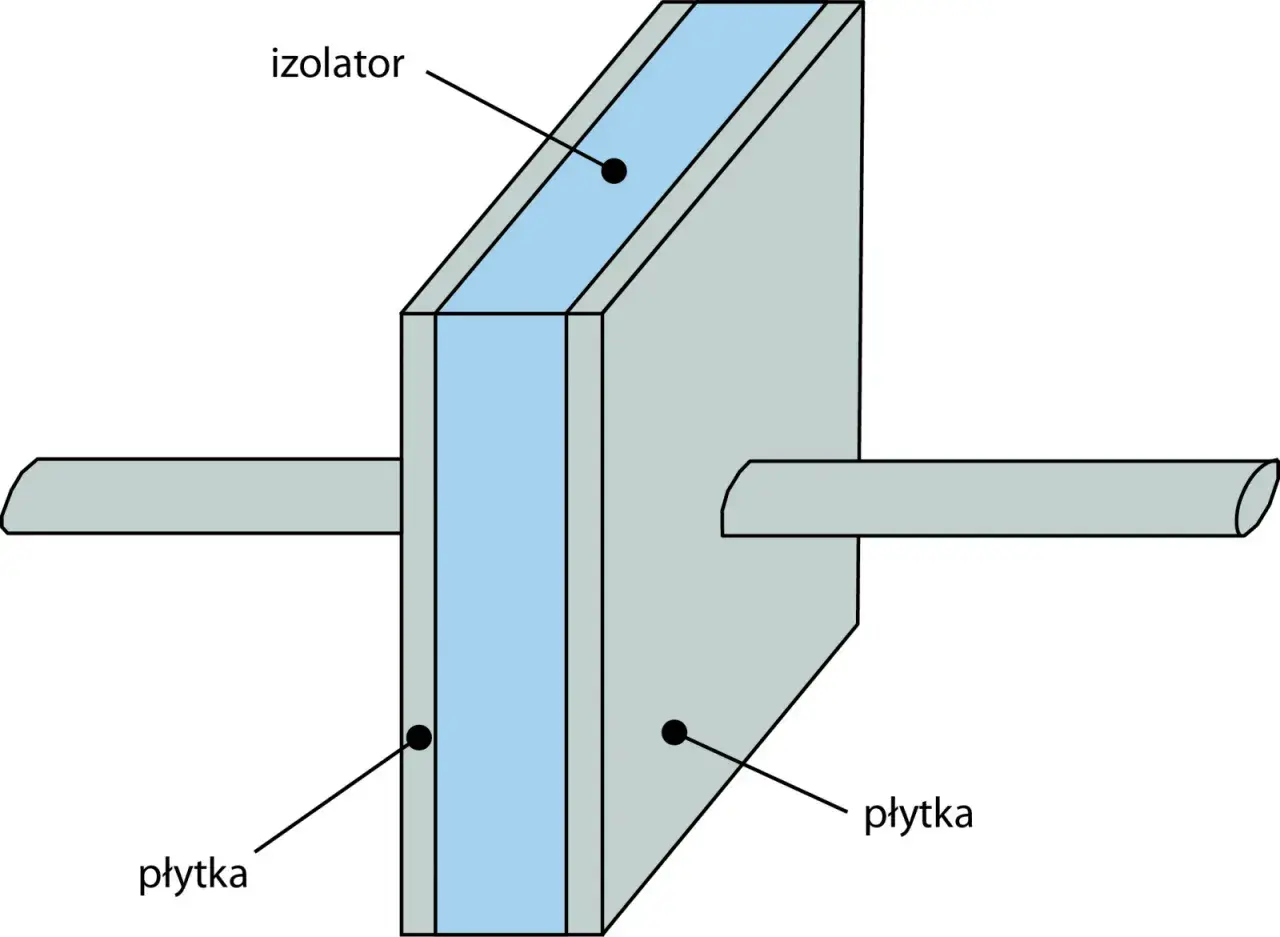

Najprostszy kondensator tworzą dwie przewodzące okładki, na przykład metalowe płytki, oraz warstwa izolacyjna między nimi. Ta warstwa to dielektryk. Może nią być ceramika, tworzywo sztuczne, papier, tlenek metalu albo powietrze.
Po podłączeniu źródła napięcia elektrony są przemieszczane na jedną okładkę, a z drugiej są odbierane. W efekcie pojawiają się ładunki o przeciwnych znakach, a między okładkami powstaje pole elektryczne. W idealnym modelu całkowity ładunek kondensatora wynosi zero, ponieważ dodatni i ujemny ładunek znajdują się na osobnych okładkach.
To właśnie oddzielenie ładunków pozwala przechować energię. Kondensator nie jest jednak małą baterią. Bateria może dostarczać energię przez długi czas dzięki reakcjom chemicznym, natomiast kondensator zwykle ładuje się i rozładowuje szybko, oddając energię w krótkim impulsie.
W praktyce element ten może mieć kształt małej pastylki, walca, prostokątnej kostki albo regulowanego podzespołu z pokrętłem. Sam wygląd nie wystarcza do rozpoznania parametrów. Najważniejsze informacje znajdują się na obudowie lub w dokumentacji.
Jak działa ładowanie i rozładowanie
Po podłączeniu kondensatora do baterii prąd płynie głównie w chwili ładowania. Elektrony gromadzą się na jednej okładce, a napięcie między okładkami rośnie. Gdy napięcie kondensatora zrówna się z napięciem źródła, przepływ w obwodzie prądu stałego praktycznie zanika.
Po odłączeniu baterii ładunek nie znika natychmiast. Jeśli zamkniemy obwód przez żarówkę, rezystor lub silniczek, kondensator zacznie się rozładowywać. Wtedy zgromadzona energia wraca do obwodu, ale czas działania zależy od pojemności i oporu podłączonego elementu.
Dobrym modelem dla ucznia jest obwód z baterią, rezystorem i kondensatorem. Rezystor ogranicza prąd, dzięki czemu ładowanie trwa dłużej i przebiega bez gwałtownego impulsu. Czas opisuje stała czasowa τ = R × C. Po jednym takim czasie napięcie osiąga około 63% wartości końcowej, a po około pięciu stałych czasowych kondensator jest naładowany niemal całkowicie.
W obwodzie prądu zmiennego sytuacja wygląda inaczej. Kondensator jest stale ładowany i rozładowywany, dlatego może przewodzić zmiany napięcia, choć nie zachowuje się jak zwykły przewód. Im wyższa częstotliwość, tym łatwiej dla sygnału zmiennego przechodzi przez kondensator. To jedna z przyczyn, dla których stosuje się go w filtrach audio i układach elektronicznych.
Co oznacza pojemność
Pojemność elektryczną oznacza się literą C i oblicza ze wzoru C = Q / U, gdzie Q jest ładunkiem, a U napięciem między okładkami. Jednostką jest farad, ale w elektronice częściej spotyka się mniejsze jednostki.
| Jednostka | Przeliczenie | Typowe zastosowanie |
|---|---|---|
| 1 mF | 0,001 F | większe układy zasilające |
| 1 µF | 0,000001 F | filtry, sprzęganie sygnałów |
| 1 nF | 0,000000001 F | układy wysokiej częstotliwości |
| 1 pF | 0,000000000001 F | strojenie i bardzo małe pojemności |
W kondensatorze płaskim pojemność rośnie wraz z powierzchnią okładek i przenikalnością dielektryka, a maleje, gdy zwiększa się odległość między okładkami. Opisuje to wzór C = ε₀εᵣA/d. Z punktu widzenia konstrukcji oznacza to, że większe płytki, lepszy dielektryk i mniejsza odległość pozwalają uzyskać większą pojemność.
Jak obliczyć energię zgromadzoną w kondensatorze
Energia zgromadzona w kondensatorze wynosi E = ½CU². Napięcie występuje we wzorze w kwadracie, dlatego jego podwojenie zwiększa energię aż czterokrotnie. To ważny szczegół, który łatwo przeoczyć, patrząc wyłącznie na wartość pojemności.
Dla przykładu kondensator o pojemności 100 µF naładowany do 12 V przechowuje około 0,0072 J. To niewiele i taki element zwykle nie zasili urządzenia przez długi czas. Z kolei kondensator 100 µF naładowany do 300 V ma już około 4,5 J, dlatego elementy z lamp błyskowych, zasilaczy i urządzeń wysokiego napięcia mogą być niebezpieczne nawet po odłączeniu od sieci.
Właśnie dlatego nie należy zakładać, że mały rozmiar oznacza brak zagrożenia. Kondensator może zachować ładunek przez minuty, godziny, a czasem dłużej, jeśli obwód nie zapewnia mu drogi rozładowania. W szkolnym doświadczeniu z niskim napięciem ryzyko jest mniejsze, ale nadal trzeba stosować rezystor ograniczający prąd i sprawdzać napięcie miernikiem.
Najważniejsze rodzaje kondensatorów
Różne konstrukcje powstały dlatego, że nie istnieje jeden kondensator dobry do wszystkich zadań. Innego elementu wymaga filtr zasilacza, innego układ radiowy, a jeszcze innego obwód, w którym pojemność ma być płynnie regulowana.
| Rodzaj | Najważniejsze cechy | Typowe zastosowanie |
|---|---|---|
| Ceramiczny | Mały, szybki, zwykle niepolaryzowany | odsprzęganie zasilania, układy wysokiej częstotliwości |
| Elektrolityczny | Duża pojemność, zwykle ma polaryzację | filtracja zasilaczy i stabilizacja napięcia |
| Foliowy | Dobra stabilność i niewielkie straty | audio, układy pomiarowe, obwody czasowe |
| Zmienny | Pojemność można regulować | strojenie odbiorników i obwodów rezonansowych |
| Superkondensator | Bardzo duża pojemność, niskie napięcie pojedynczego ogniwa | krótkotrwałe podtrzymanie energii i odzysk energii |
Najczęstszy błąd początkujących dotyczy kondensatorów elektrolitycznych. Mają one określoną polaryzację, więc zamiana plusa z minusem może doprowadzić do przegrzania, wycieku, a nawet rozerwania obudowy. Kondensatory ceramiczne i foliowe często nie mają tego ograniczenia, ale również muszą pracować poniżej swojego napięcia znamionowego.
Superkondensator warto traktować jako osobną kategorię. Może zgromadzić znacznie więcej energii niż typowy kondensator elektroniczny, lecz zwykle przechowuje ją krócej niż akumulator i ma niższe napięcie pojedynczego ogniwa. Jego zaletą jest bardzo szybkie ładowanie oraz duża liczba cykli pracy.
Gdzie spotykamy kondensatory na co dzień
W zasilaczach kondensatory wygładzają napięcie po wyprostowaniu prądu. Bez nich urządzenie otrzymywałoby bardziej pulsujące zasilanie, co mogłoby powodować migotanie, szum albo niestabilną pracę. Małe kondensatory umieszczane blisko układów scalonych pomagają natomiast tłumić krótkie zakłócenia wywołane nagłymi zmianami poboru prądu.
W aparatach fotograficznych i lampach błyskowych kondensator gromadzi energię powoli, a później oddaje ją niemal natychmiast. Dzięki temu można uzyskać krótki, intensywny impuls światła. Ten przykład dobrze pokazuje różnicę między dużą mocą chwilową a długim czasem zasilania.
W silnikach jednofazowych kondensator pomaga wytworzyć przesunięcie fazowe potrzebne do rozruchu lub pracy silnika. W sprzęcie audio może odcinać składową stałą i przepuszczać zmienny sygnał dźwiękowy. W układach czasowych współpracuje z rezystorem, wyznaczając tempo ładowania i rozładowania.
W domu kondensatory znajdują się między innymi w zasilaczach komputerowych, telewizorach, ładowarkach, kuchenkach mikrofalowych, klimatyzatorach i oprawach oświetleniowych. Nie oznacza to jednak, że każdy element można bezpiecznie sprawdzić samodzielnie. W urządzeniach sieciowych napięcie i energia mogą być wystarczająco wysokie, by porażenie było poważnym zagrożeniem.
Jak czytać oznaczenia i bezpiecznie pracować z kondensatorem
Przy wyborze trzeba sprawdzić co najmniej pojemność oraz maksymalne napięcie pracy. Kondensator 100 µF na 16 V nie powinien być podłączany do napięcia 24 V. W praktyce dobrze zostawić zapas, na przykład użyć elementu 25 V w obwodzie pracującym przy napięciu 12 V.
Na wielu małych kondensatorach ceramicznych spotyka się trzycyfrowy kod. Oznaczenie „104” oznacza 100 000 pF, czyli 100 nF. W kondensatorze elektrolitycznym pasek na obudowie zwykle wskazuje wyprowadzenie ujemne, a dłuższa nóżka nowego elementu często oznacza biegun dodatni.
Przed dotknięciem większego kondensatora trzeba odłączyć zasilanie i sprawdzić napięcie miernikiem. Do kontrolowanego rozładowania stosuje się rezystor o odpowiedniej mocy, a nie przypadkowe zwarcie śrubokrętem. Zwarcie może wywołać iskrę, uszkodzić element i stworzyć ryzyko poparzenia.
Do prostych zajęć edukacyjnych najlepiej używać gotowego modułu niskonapięciowego, baterii 1,5-9 V i elementów o niewielkiej pojemności. Unikałbym doświadczeń z gniazdkiem, zasilaczami sieciowymi oraz nieznanymi częściami wymontowanymi ze sprzętu. W takich warunkach ostrożność nie jest dodatkiem do eksperymentu, tylko jego podstawowym elementem.
Co naprawdę trzeba zapamiętać o kondensatorze
Kondensator to podzespół, który oddziela ładunki i przechowuje energię w polu elektrycznym. Jego zachowanie zależy od pojemności, napięcia, rodzaju dielektryka i charakteru obwodu. Przy prądzie stałym ładuje się, a przy prądzie zmiennym może filtrować, przepuszczać sygnały i tworzyć opóźnienia czasowe.
Jeśli chcę szybko ocenić, czy dany kondensator pasuje do układu, sprawdzam cztery rzeczy: pojemność, napięcie znamionowe, polaryzację oraz przeznaczenie elementu. Taki krótki zestaw zwykle wystarcza, by uniknąć najpoważniejszych pomyłek i lepiej zrozumieć, dlaczego ten niepozorny podzespół jest obecny w niemal każdej elektronice.
