Dwa ogniwa mogą mieć podobne oznaczenie na obudowie, a mimo to dostarczać prądu z różną skutecznością. Siła elektromotoryczna ogniwa opisuje energię przekazywaną ładunkowi przez reakcję chemiczną, dlatego w tym artykule wyjaśniam jej znaczenie, pokazuję najważniejsze wzory, różnicę między SEM a napięciem oraz sposób poprawnego pomiaru.
Najważniejsze informacje o SEM w jednym miejscu
- SEM to napięcie mierzone na zaciskach nieobciążonego ogniwa.
- Jednostką siły elektromotorycznej jest wolt, ponieważ opisuje energię przypadającą na jednostkowy ładunek.
- Dla ogniwa galwanicznego można ją obliczyć jako różnicę potencjałów katody i anody.
- Pod obciążeniem napięcie jest zwykle mniejsze od SEM z powodu oporu wewnętrznego.
- Najdokładniejszy prosty pomiar wykonuje się w obwodzie otwartym, używając woltomierza o dużej rezystancji.
Co naprawdę oznacza siła elektromotoryczna
Najprościej mówiąc, siła elektromotoryczna, oznaczana symbolem ε, informuje, ile energii źródło przekazuje każdemu kulombowi ładunku. Można to zapisać wzorem ε = W/q, gdzie W oznacza pracę wykonaną przez źródło, a q jest ładunkiem.
Nazwa bywa myląca, bo SEM nie jest siłą w sensie mechanicznym. To wielkość fizyczna mierzona w woltach, podobnie jak napięcie. W ogniwie elektrochemicznym energia reakcji redoks zostaje zamieniona na energię elektryczną, a elektrony są kierowane przez zewnętrzny obwód.
Ogniwo otwarte i pracujące
Gdy do biegunów ogniwa nie podłączam odbiornika, prąd praktycznie nie płynie. Napięcie zmierzone w takim stanie nazywa się napięciem obwodu otwartego i w idealnych warunkach jest równe SEM.
Po podłączeniu żarówki, opornika albo silniczka pojawia się prąd. Część energii zostaje wtedy zużyta wewnątrz samego ogniwa, dlatego napięcie na jego zaciskach spada. To rozróżnienie jest szczególnie ważne w zadaniach, w których trzeba odróżnić ε od napięcia roboczego U.

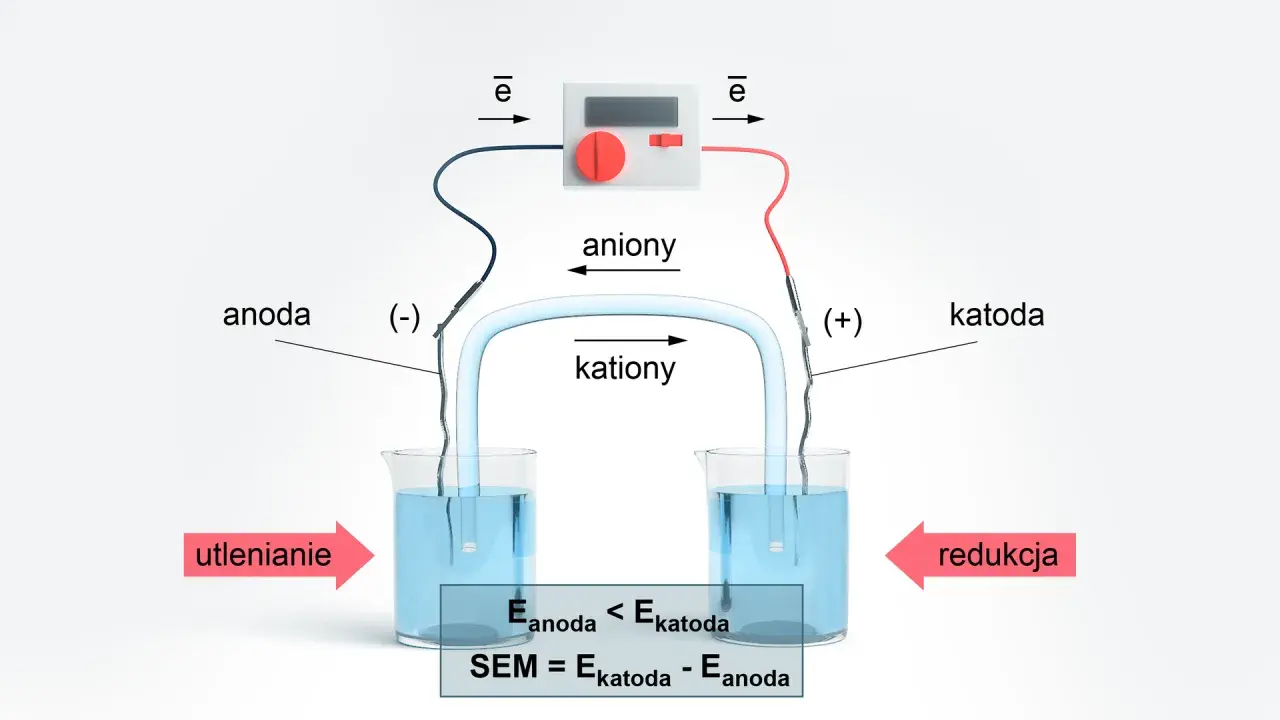

Rola anody i katody
W ogniwie galwanicznym utlenianie zachodzi na anodzie ujemnej, a redukcja na katodzie dodatniej. Elektrony płyną przewodem od anody do katody, natomiast w elektrolitach przemieszczają się jony.
Warto zapamiętać prostą zasadę: anoda i katoda są definiowane przez rodzaj reakcji, a nie przez znak elektrody. W ogniwie galwanicznym anoda jest ujemna, lecz w ogniwie elektrolitycznym, zasilanym z zewnętrznego źródła, jej znak może być przeciwny.
Jak obliczyć SEM z potencjałów elektrod
W obliczeniach najczęściej korzystam z zależności ε = Ekatody - Eanody. Symbole E oznaczają potencjały elektrod, zwykle odczytywane z tabeli potencjałów standardowych.
Przykład ogniwa cynkowo-miedzianego
Dla ogniwa zbudowanego z cynku i miedzi wartości standardowe wynoszą w przybliżeniu:
| Elektroda | Proces | Potencjał standardowy |
|---|---|---|
| Zn | Zn → Zn2+ + 2e- | -0,76 V |
| Cu | Cu2+ + 2e- → Cu | +0,34 V |
Podstawienie do wzoru daje ε° = 0,34 V - (-0,76 V) = 1,10 V. Wynik mówi, że idealne ogniwo Daniella w warunkach standardowych może mieć SEM równą około 1,10 V.
Nie oznacza to jednak, że w każdej chwili miernik pokaże dokładnie 1,10 V. Rzeczywisty odczyt zależy między innymi od stężeń jonów, temperatury, stanu elektrod i oporu wewnętrznego. Właśnie dlatego warto odróżniać wartość standardową od wartości zmierzonej w konkretnym doświadczeniu.
Wpływ stężeń i równanie Nernsta
Jeżeli warunki nie są standardowe, potencjał zmienia się zgodnie z równaniem Nernsta. Dla temperatury 25°C można często użyć postaci E = E° - (0,0592 V/n) log Q, gdzie n oznacza liczbę wymienianych elektronów, a Q jest ilorazem reakcyjnym.
W ogniwie cynkowo-miedzianym, przy stężeniu jonów Zn2+ równym 0,01 mol/dm3 i Cu2+ równym 1 mol/dm3, otrzymujemy w przybliżeniu ε = 1,16 V. Ten przykład dobrze pokazuje, że stężenie elektrolitu nie jest szczegółem technicznym, lecz jednym z czynników bezpośrednio wpływających na napięcie.
Dlaczego napięcie pod obciążeniem jest mniejsze
Każde rzeczywiste ogniwo ma opór wewnętrzny r. Powstaje on między innymi wskutek ograniczonego przewodnictwa elektrolitu, oporu elektrod oraz utrudnionego przebiegu reakcji chemicznych.
Podczas oddawania energii do odbiornika napięcie na zaciskach można opisać równaniem U = ε - Ir. Symbol I oznacza natężenie prądu. Im większy prąd pobiera odbiornik, tym większy spadek napięcia wewnątrz ogniwa.
| Stan ogniwa | Prąd | Napięcie na zaciskach |
|---|---|---|
| Obwód otwarty | I ≈ 0 | U ≈ ε |
| Niewielkie obciążenie | Mały | Nieco mniejsze od ε |
| Duże obciążenie | Duży | Wyraźnie mniejsze od ε |
Jeżeli ogniwo ma SEM 1,50 V, opór wewnętrzny 0,40 Ω i zasila odbiornik prądem 0,50 A, napięcie wynosi U = 1,50 V - 0,50 A × 0,40 Ω = 1,30 V. Z punktu widzenia użytkownika to właśnie 1,30 V jest wtedy napięciem dostępnym na zaciskach.
Co zmienia się wraz z rozładowaniem
W miarę rozładowania ogniwa zmieniają się stężenia reagentów, a reakcje elektrodowe przebiegają mniej sprawnie. W praktyce często rośnie także opór wewnętrzny, przez co napięcie szybciej spada przy podłączeniu obciążenia.
Temperatura również ma znaczenie. Zimne ogniwo zwykle oddaje mniejszy prąd, ponieważ spada ruchliwość jonów i rośnie opór wewnętrzny. Sam pomiar napięcia bez obciążenia może wtedy wyglądać całkiem dobrze, mimo że źródło słabo radzi sobie z zasilaniem urządzenia.
Jak poprawnie zmierzyć wartość ogniwa
Do prostego pomiaru potrzebuję woltomierza podłączonego równolegle do zacisków. Najważniejsze jest to, aby miernik miał dużą rezystancję wejściową, ponieważ wtedy pobiera bardzo mały prąd i nie zakłóca badanego układu.
- Ustaw multimetr na pomiar napięcia stałego.
- Podłącz przewód czerwony do bieguna dodatniego, a czarny do ujemnego.
- Odczytaj napięcie bez podłączonego odbiornika.
- Zapisz temperaturę i warunki doświadczenia, jeśli pomiar ma być porównywany z obliczeniami.
- Nie zwieraj bezpośrednio zacisków, ponieważ może to spowodować duży prąd i uszkodzenie ogniwa albo przewodów.
Wynik uzyskany bez obciążenia będzie dobrym przybliżeniem SEM. Nie jest to jednak pomiar idealny, bo nawet woltomierz pobiera niewielki prąd, a elektrody mogą mieć własną polaryzację.
Jak wyznaczyć opór wewnętrzny
Najpierw mierzę napięcie obwodu otwartego U0, a potem napięcie U przy znanym obciążeniu i natężeniu I. W przybliżeniu otrzymuję r = (U0 - U)/I.
Jeśli bez obciążenia odczytam 1,52 V, a przy prądzie 0,40 A napięcie spadnie do 1,40 V, opór wewnętrzny wyniesie około 0,30 Ω. Taki test mówi o praktycznej kondycji źródła więcej niż sam odczyt napięcia jałowego.
Przeczytaj również: Co to jest kondensator i jak działa? Budowa, wzory i zastosowania
Typowe błędy w zadaniach i doświadczeniach
- Mylenie SEM z napięciem roboczym podczas przepływu prądu.
- Odejmowanie potencjałów w odwrotnej kolejności, bez ustalenia katody i anody.
- Traktowanie wartości standardowej jako stałej niezależnej od temperatury i stężeń.
- Podłączanie amperomierza bezpośrednio do zacisków ogniwa.
- Pomijanie znaku potencjału anody, zwłaszcza gdy wynosi on wartość ujemną.
Najczęściej problem nie leży w trudnym rachunku, tylko w niewłaściwym rozpoznaniu sytuacji. Zanim podstawiam liczby, sprawdzam, czy zadanie dotyczy ogniwa otwartego, czy źródła pracującego pod obciążeniem.
Jak interpretować wynik w praktyce
Jeżeli zmierzona SEM jest bliska wartości obliczonej, układ prawdopodobnie działa zgodnie z założeniami. Różnica kilku setnych wolta może wynikać z temperatury, stężeń, niedokładności miernika albo zanieczyszczenia elektrod.
Dużo większy spadek napięcia pod obciążeniem wskazuje zwykle na znaczny opór wewnętrzny. Tak zachowuje się między innymi zużyta bateria albo ogniwo, którego elektrolit ma zbyt małą przewodność.
| Obserwacja | Najbardziej prawdopodobna przyczyna |
|---|---|
| Napięcie jałowe jest prawidłowe, lecz szybko spada po obciążeniu | Duży opór wewnętrzny lub słaby kontakt |
| Napięcie jest niższe od przewidywanego już bez obciążenia | Nieprawidłowe stężenie, rozładowanie lub polaryzacja |
| Odczyt niestabilnie się zmienia | Reakcje elektrodowe nie osiągnęły równowagi albo połączenie jest niepewne |
| Wynik ma przeciwny znak | Zamieniono przewody lub odwrotnie oznaczono bieguny |
W szkolnym doświadczeniu nie trzeba od razu budować skomplikowanego układu. Najwięcej wyjaśnia prosty zestaw: dwa półogniwa, mostek elektrolityczny, woltomierz oraz osobny pomiar napięcia przy znanym oporniku. Dzięki temu widać jednocześnie SEM, spadek napięcia i wpływ oporu wewnętrznego.
Najkrótsza droga do poprawnego wyniku
Najpierw ustalam, która elektroda jest katodą, a która anodą. Potem obliczam różnicę ich potencjałów, sprawdzam warunki doświadczenia i dopiero na końcu porównuję wynik z pomiarem. Taki schemat chroni przed najczęstszym błędem, czyli utożsamieniem napięcia pracującego ogniwa z jego idealną zdolnością do przekazywania energii.
W jednym zdaniu można zapamiętać to tak: SEM opisuje napięcie ogniwa bez poboru prądu, a napięcie robocze pokazuje, ile z tej wartości rzeczywiście pozostaje podczas zasilania odbiornika. To rozróżnienie wystarcza, by poprawnie rozwiązywać większość podstawowych zadań i sensownie interpretować wyniki pomiarów.
