Dlaczego elektron po wejściu w pole magnetyczne nie leci dalej po linii prostej, choć samo pole nie zwiększa jego energii? Wyjaśniam, od czego zależy siła Lorentza, kiedy tor staje się okręgiem lub helisą, jak wyznaczyć kierunek odchylenia oraz jak rozwiązywać typowe zadania rachunkowe.
Najważniejsze zależności w kilku zdaniach
- Siła Lorentza działa tylko wtedy, gdy elektron porusza się względem pola.
- Jej wartość wynosi F = e v B sin α, gdzie α jest kątem między prędkością a indukcją magnetyczną.
- Prostopadły ruch prowadzi do toru kołowego, a ukośny do toru śrubowego.
- Pole magnetyczne zmienia głównie kierunek prędkości, ale nie wykonuje pracy nad elektronem.
- Ujemny ładunek elektronu sprawia, że kierunek siły jest przeciwny niż dla dodatniej cząstki.
Co naprawdę działa na poruszający się elektron
Na elektron poruszający się w polu magnetycznym działa siła Lorentza. Jej wektor można zapisać jako F = q(v × B), a wartość jako F = e v B sin α. Symbol e oznacza wartość ładunku elementarnego, v prędkość elektronu, B indukcję magnetyczną, a α kąt między kierunkiem ruchu i liniami pola.
Najważniejsza rzecz jest prosta, ale często umyka przy pierwszym kontakcie z tematem. Siła magnetyczna jest zawsze prostopadła do prędkości, dlatego zakrzywia tor, lecz nie przyspiesza cząstki w sensie zwiększania jej szybkości. Energia kinetyczna pozostaje stała, jeśli działa wyłącznie pole magnetyczne.
Skoro elektron ma ładunek ujemny, jego odchylenie ma kierunek przeciwny do odchylenia dodatnio naładowanej cząstki poruszającej się z tą samą prędkością. Właśnie ten znak ładunku jest źródłem wielu błędów w zadaniach. Samo użycie reguły prawej dłoni bez odwrócenia wyniku prowadzi do złej odpowiedzi.
Od linii prostej do okręgu i helisy
O zachowaniu cząstki decyduje przede wszystkim kąt między jej prędkością a polem. Rozbijam prędkość na dwie składowe, ponieważ każda z nich odpowiada za inny fragment ruchu.
| Ustawienie prędkości | Siła magnetyczna | Tor elektronu |
|---|---|---|
| v równoległe do B | F = 0 | Linia prosta ze stałą prędkością |
| v prostopadłe do B | F maksymalna | Okrąg |
| v pod kątem do B | Działa na składową prostopadłą | Helisa, czyli linia śrubowa |
Gdy prędkość jest prostopadła do pola, siła Lorentza pełni rolę siły dośrodkowej. Promień toru wynosi wtedy r = m v / e B. Dla elektronu o prędkości 1 000 000 m/s w polu 0,1 T otrzymujemy około 0,057 mm. Im większa prędkość, tym większy okrąg, a im silniejsze pole, tym ciaśniejszy zakręt.
Ruch po okręgu ma też określoną częstość kątową. W przybliżeniu nierelatywistycznym jest ona równa ω = eB/m, a okres obiegu wynosi T = 2πm/eB. Przy polu 1 T jeden pełny obrót trwa około 3,6 × 10-11 s.

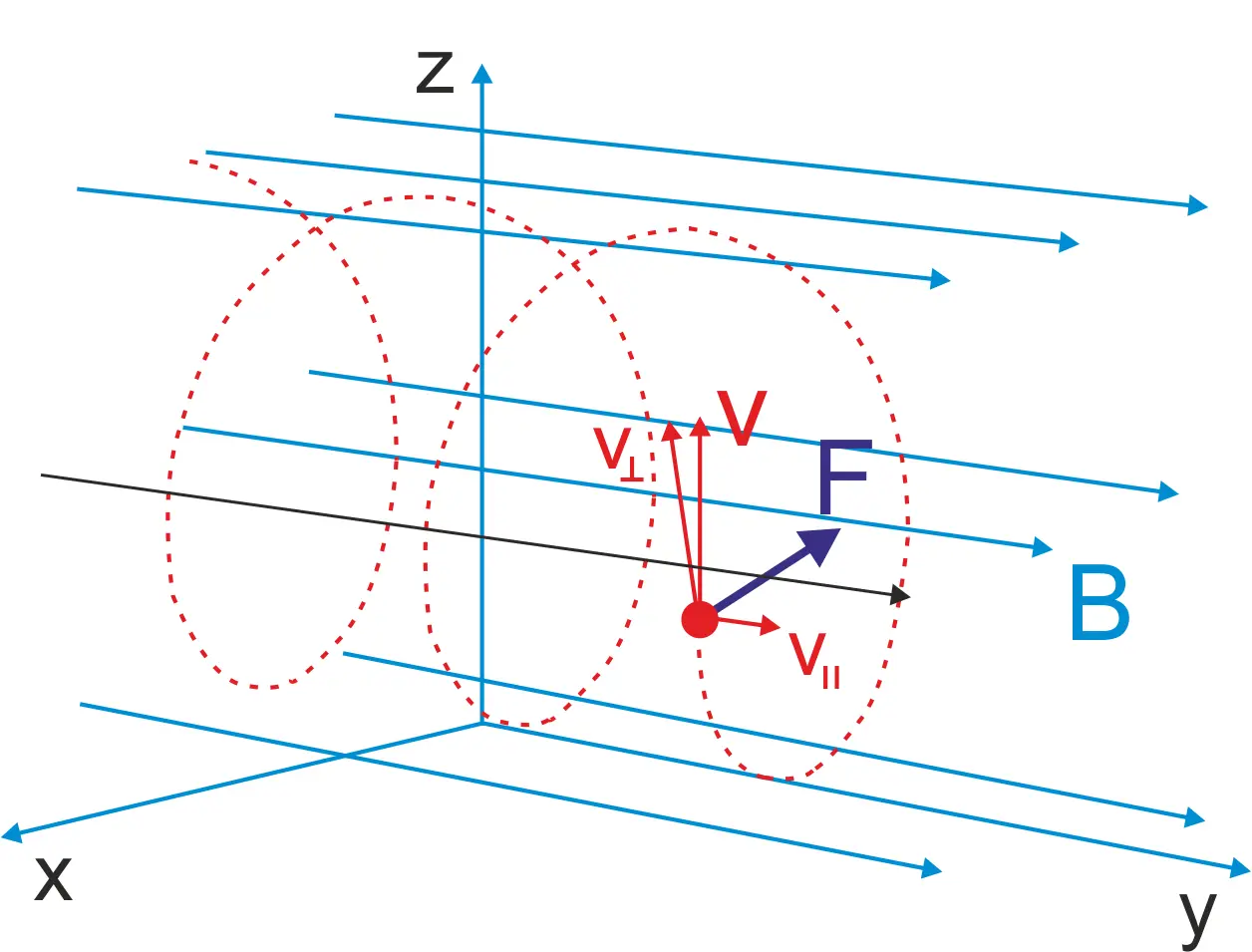

Jeśli elektron ma jednocześnie składową prędkości równoległą do pola, przesuwa się wzdłuż linii pola, a składowa prostopadła zakręca jego tor. Powstaje helisa. To dobry przykład sytuacji, w której nie wystarczy powiedzieć, że cząstka „porusza się po okręgu”, bo byłoby to prawdziwe tylko dla idealnie prostopadłego wejścia w pole.
Jak poprawnie wyznaczyć kierunek odchylenia
W praktyce najbezpieczniej wykonuję cztery krótkie kroki. Najpierw rysuję wektor prędkości, potem kierunek pola magnetycznego, obliczam kierunek iloczynu wektorowego dla ładunku dodatniego, a na końcu odwracam zwrot, ponieważ elektron ma ładunek ujemny.
Przykład pomaga bardziej niż sama reguła. Załóżmy, że elektron porusza się w prawo, a pole magnetyczne jest skierowane w głąb kartki. Dla ładunku dodatniego siła byłaby skierowana w górę. Dla elektronu będzie skierowana w dół, więc jego tor zacznie zakręcać w tę stronę.
Można korzystać z reguły prawej dłoni, ale trzeba pamiętać, że opisuje ona standardowo iloczyn wektorowy dla dodatniego ładunku. Mnie najbardziej pomaga zapisanie najpierw symbolu q = -e. Ten drobny krok ogranicza pomyłki, zwłaszcza gdy zadanie zawiera rysunek z kierunkiem pola oznaczonym kropkami i krzyżykami.
Co zmienia obecność pola elektrycznego

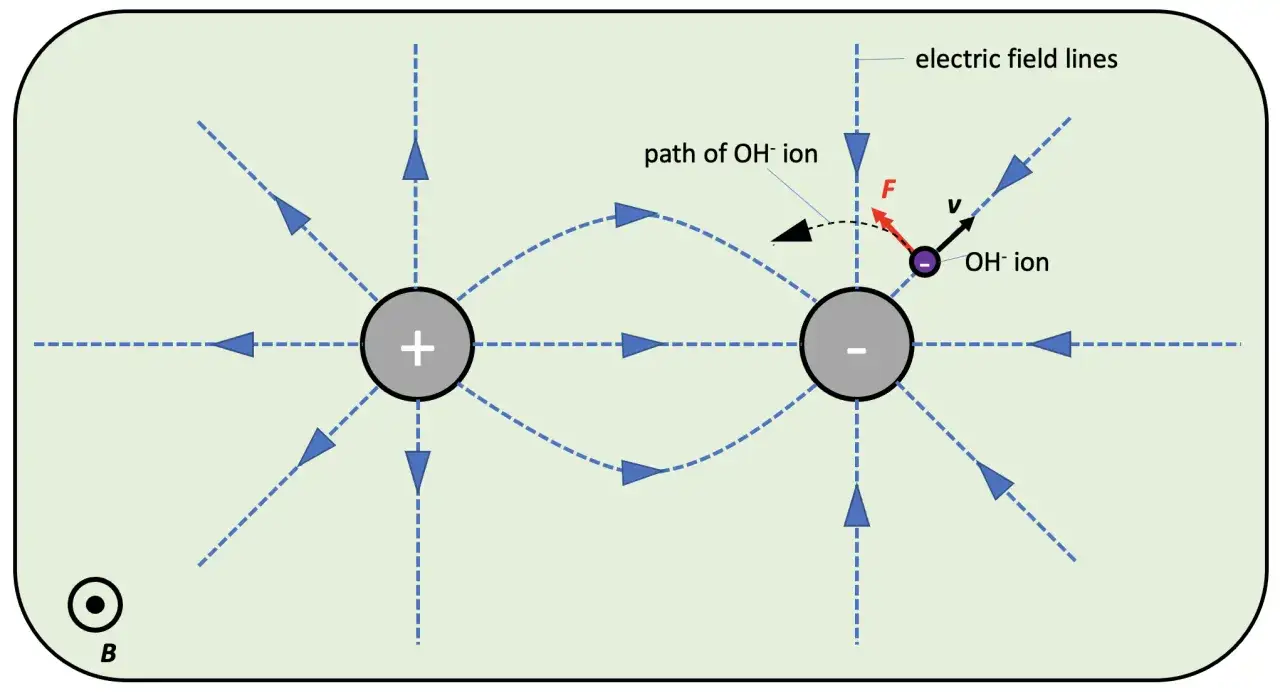

Samo pole magnetyczne zakrzywia tor, ale nie zwiększa energii elektronu. Gdy pojawia się również pole elektryczne, całkowita siła ma postać F = q(E + v × B). Pole elektryczne może zmienić szybkość cząstki, a magnetyczne odpowiada za jej odchylenie.
To rozróżnienie ma praktyczne znaczenie w akceleratorach, spektrometrach mas i selektorach prędkości. W selektorze, gdzie pola elektryczne i magnetyczne są prostopadłe, cząstki o określonej prędkości mogą przejść bez odchylenia. Warunek ma postać v = E/B, ale działa tylko przy odpowiednim ustawieniu kierunków obu pól.
W silnych polach lub przy bardzo dużych prędkościach zwykły wzór na promień trzeba zastąpić zależnością r = p/eB, gdzie p jest pędem relatywistycznym. W typowych zadaniach szkolnych prędkość elektronu jest jednak na tyle mała, że wzór z masą elektronu daje wystarczająco dokładny wynik.
Jak rozwiązać typowe zadanie rachunkowe
Najpierw sprawdzam jednostki. Indukcja magnetyczna powinna być podana w teslach, prędkość w metrach na sekundę, a kąt w stopniach lub w formie pozwalającej odczytać sinus. Dopiero później wybieram wzór, bo podstawienie danych bez rozpoznania geometrii często daje pozornie poprawny, lecz fizycznie błędny wynik.
Przykład siły Lorentza
Elektron porusza się prostopadle do pola o indukcji B = 0,20 T z prędkością v = 3,0 × 106 m/s. Ponieważ sin 90° = 1, korzystamy z równania:
F = e v B
Po podstawieniu otrzymujemy około 9,6 × 10-14 N. Sama liczba może wydawać się bardzo mała, ale masa elektronu również jest wyjątkowo mała, dlatego taka siła wystarcza do wyraźnego zakrzywienia jego toru.
Przeczytaj również: Napięcie skuteczne - wzór, przykłady i 230 V w gniazdku
Przykład promienia toru
Dla tych samych danych promień wynosi około 8,5 × 10-5 m, czyli 0,085 mm. Widać tu ważną zależność: pole o wartości 0,20 T może skierować wiązkę elektronów po torze o promieniu mniejszym niż jedna dziesiąta milimetra.
Jeżeli elektron został rozpędzony napięciem U, jego prędkość można wcześniej wyznaczyć z zależności eU = mv2/2. Trzeba jednak upewnić się, że wynik nie zbliża się do prędkości światła. W przeciwnym razie model klasyczny przestaje być dobrym przybliżeniem.
Najczęstsze pomyłki i granice prostego modelu
- Brak ruchu oznacza brak siły magnetycznej w tym modelu, ponieważ siła zależy od prędkości.
- Prędkość równoległa do pola nie daje zakrzywienia, choć elektron nadal może poruszać się wzdłuż linii pola.
- Dla kąta 90° siła jest największa, a dla kąta 0° lub 180° wynosi zero.
- Nie wolno mylić kierunku pola z kierunkiem siły. O tym drugim decydują jednocześnie prędkość, pole i znak ładunku.
- W rzeczywistym ośrodku opór, zderzenia i niejednorodność pola mogą zmienić idealny tor kołowy lub helikalny.
Największe nieporozumienie dotyczy energii. Elektron może zmieniać kierunek prędkości bez zmiany jej wartości, podobnie jak ciało poruszające się po okręgu pod wpływem siły dośrodkowej. Jeśli szybkość rośnie, trzeba szukać dodatkowego pola elektrycznego albo innego źródła energii.
Co zapamiętać przed rozwiązaniem zadania
Gdy analizuję ruch elektronu, zaczynam od geometrii, nie od liczb. Pytam, czy prędkość jest równoległa, prostopadła czy ustawiona ukośnie względem pola. To od razu podpowiada, czy spodziewać się prostej, okręgu czy helisy.
Druga rzecz to znak ładunku. Elektron odchyla się przeciwnie niż dodatnia cząstka, dlatego regułę prawej dłoni trzeba uzupełnić o zmianę zwrotu. Dopiero potem warto liczyć siłę, promień albo okres obiegu.
Najkrócej mówiąc, pole magnetyczne nie pcha elektronu do przodu i nie odbiera mu energii. Zmusza go do zmiany kierunku ruchu, a to wystarcza, by z prostoliniowej wiązki powstał okrąg, helisa albo precyzyjnie kontrolowany tor wykorzystywany w wielu urządzeniach fizycznych.
