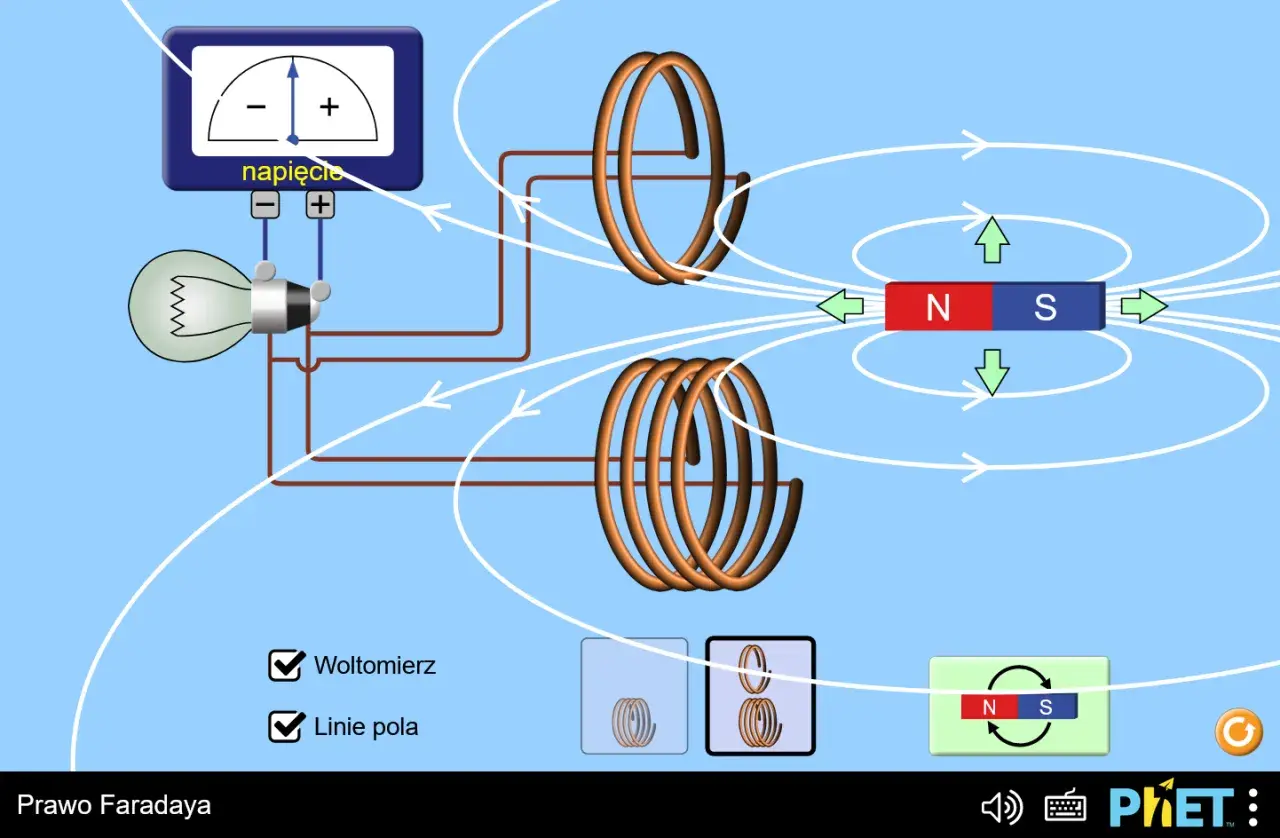

Kiedy poruszasz magnesem w pobliżu zwojnicy, wskazówka galwanometru nagle się wychyla, choć w obwodzie nie ma baterii. To właśnie zjawisko indukcji elektromagnetycznej pozwala zamieniać ruch i zmiany pola magnetycznego na napięcie elektryczne. Wyjaśnię, od czego zależy siła tego efektu, jak rozumieć prawo Faradaya, dlaczego działa reguła Lenza oraz gdzie spotykamy indukcję w codziennych urządzeniach.
Najważniejsze fakty o indukcji elektromagnetycznej w jednym miejscu
- Zmienne pole magnetyczne może wywołać napięcie w przewodniku.
- Stałe pole samo w sobie nie wystarcza, jeśli strumień magnetyczny przez obwód się nie zmienia.
- Wartość napięcia opisuje prawo Faradaya, a kierunek prądu określa reguła Lenza.
- Więcej zwojów, szybszy ruch i silniejszy magnes zwykle oznaczają większe napięcie indukowane.
- Na tej zasadzie działają generatory, transformatory, ładowarki indukcyjne i kuchenki indukcyjne.
Nie magnes, lecz zmiana pola uruchamia prąd
Najprościej mówiąc, indukcja elektromagnetyczna polega na powstawaniu siły elektromotorycznej, czyli napięcia, gdy zmienia się strumień pola magnetycznego przechodzący przez obwód. Dopiero po zamknięciu obwodu napięcie może wywołać rzeczywisty prąd indukcyjny.
To rozróżnienie często sprawia trudność. Nieruchomy magnes umieszczony obok zamkniętej cewki nie musi wywołać żadnego prądu. Efekt pojawi się wtedy, gdy magnes zaczniemy przesuwać, zmienimy jego odległość, obrócimy cewkę albo zmienimy natężenie pola.
Zmiana może zachodzić na kilka sposobów:
- przewodnik porusza się w polu magnetycznym,
- magnes zbliża się do zwojnicy lub się od niej oddala,
- zmienia się kąt ustawienia cewki względem pola,
- zmienia się wartość pola, na przykład wskutek przepływu zmiennego prądu w sąsiedniej cewce.
W praktyce oznacza to, że nie wystarczy powiedzieć „w pobliżu jest magnes”. Trzeba zapytać, czy zmienia się ilość pola magnetycznego przechodzącego przez obwód. To ona decyduje o powstaniu napięcia.
Od strumienia magnetycznego do prawa Faradaya
Do opisu indukcji używa się pojęcia strumienia magnetycznego. Można go rozumieć jako miarę tego, ile pola magnetycznego przechodzi przez określoną powierzchnię. Dla jednorodnego pola wyraża się go wzorem:
Φ = B · A · cos α
Symbol B oznacza indukcję magnetyczną, A powierzchnię obwodu, a α kąt między kierunkiem pola i prostopadłą do powierzchni. Strumień zmieni się więc nie tylko wtedy, gdy pole stanie się silniejsze, lecz także wtedy, gdy zmieni się powierzchnia albo ustawienie cewki.
Prawo Faradaya zapisujemy najczęściej tak:
ε = -N · ΔΦ / Δt
Wzór mówi, że napięcie indukowane ε zależy od szybkości zmiany strumienia, liczby zwojów N i czasu, w którym ta zmiana następuje. Znak minus nie jest ozdobnikiem. Wyraża regułę Lenza, czyli informację o kierunku powstającego prądu.
| Co zwiększa napięcie | Dlaczego ma znaczenie |
|---|---|
| Większa liczba zwojów | Każdy zwój uczestniczy w powstawaniu napięcia, więc efekt się wzmacnia. |
| Szybszy ruch magnesu | Strumień zmienia się w krótszym czasie. |
| Silniejsze pole magnetyczne | Przez obwód przechodzi większy strumień. |
| Większa powierzchnia cewki | Obejmuje ona większą część pola magnetycznego. |
Moja praktyczna wskazówka jest prosta: gdy rozwiązujesz zadanie, nie zaczynaj od podstawiania liczb do wzoru. Najpierw ustal, co dokładnie się zmienia. Bez tego łatwo pomylić stałe pole z polem zmiennym albo źle odczytać kąt.
Reguła Lenza pokazuje kierunek prądu
Reguła Lenza mówi, że prąd indukowany płynie w takim kierunku, aby jego pole magnetyczne przeciwdziałało zmianie, która go wywołała. Nie oznacza to, że zawsze „walczy z magnesem”. Przeciwstawia się zmianie strumienia, a to subtelna, lecz ważna różnica.
Gdy biegun północny magnesu zbliża się do zwojnicy, jej najbliższa strona staje się również biegunem północnym. Powstaje odpychanie, które utrudnia zbliżanie magnesu. Kiedy magnes odsuwamy, zwojnica wytwarza pole przyciągające, aby ograniczyć spadek strumienia.
Reguła Lenza jest też konsekwencją zasady zachowania energii. Gdyby indukowany prąd wzmacniał zmianę zamiast jej przeciwdziałać, układ samoczynnie zwiększałby swoje działanie bez dostarczania energii z zewnątrz. W rzeczywistości energia mechaniczna ruchu magnesu może zostać zamieniona na energię elektryczną i cieplną.
To dlatego szybkie wsunięcie magnesu do cewki wymaga większego wysiłku niż powolne. W doświadczeniu można wręcz wyczuć opór. Ten efekt bywa dla uczniów bardziej przekonujący niż sam wzór, bo pokazuje, że prąd indukowany nie pojawia się „za darmo”.
Indukcja w urządzeniach, z których korzystamy na co dzień
Najważniejsze zastosowania wynikają z możliwości zamiany ruchu na energię elektryczną albo przekazywania energii między obwodami bez bezpośredniego połączenia przewodami.
Generatory i prądnice
W generatorze obraca się cewka w polu magnetycznym albo magnes względem cewki. Zmiana strumienia powoduje powstanie napięcia, a po podłączeniu odbiornika płynie prąd. Elektrownia nie „produkuje elektronów” od zera, tylko dostarcza energii mechanicznej, która zostaje przekształcona w elektryczną.
Podobnie działa dynamo rowerowe. Obracające się koło napędza mały generator, a ten zasila lampkę. Im szybciej jedzie rower, tym większe napięcie może powstać, choć nowoczesne układy elektroniczne ograniczają jego wartość, aby chronić oświetlenie.
Transformatory
Transformator ma co najmniej dwa uzwojenia na wspólnym rdzeniu. Zmienny prąd w uzwojeniu pierwotnym wytwarza zmienne pole magnetyczne, które indukuje napięcie w uzwojeniu wtórnym.
Liczba zwojów decyduje o zmianie napięcia. Jeśli uzwojenie wtórne ma więcej zwojów niż pierwotne, napięcie rośnie. Jeśli ma ich mniej, napięcie spada. Transformator działa z prądem zmiennym, ponieważ prąd stały po krótkim momencie nie powoduje już ciągłej zmiany pola.
Przeczytaj również: Wynalazki Nikoli Tesli - co naprawdę zmieniło świat?
Ładowarki bezprzewodowe i kuchenki indukcyjne
Ładowarka bezprzewodowa wykorzystuje dwie cewki. Pierwsza wytwarza zmienne pole magnetyczne, a druga odbiera energię w postaci napięcia indukowanego. Odległość i ustawienie mają znaczenie, dlatego przesunięcie telefonu poza właściwe miejsce może wyraźnie zmniejszyć moc ładowania.
Kuchenka indukcyjna działa inaczej niż zwykła płyta grzejna. Zmienne pole wywołuje prądy wirowe w metalowym dnie naczynia, a opór metalu zamienia energię elektryczną na ciepło. Potrzebne jest więc odpowiednie naczynie, zwykle wykonane z materiału ferromagnetycznego lub mające takie dno.
Jak pokazać to zjawisko w prostym doświadczeniu
Do demonstracji wystarczą zwojnica, magnes sztabkowy i prosty miernik ustawiony na pomiar małych napięć. Nie potrzeba skomplikowanej aparatury, a wynik można od razu zobaczyć na wyświetlaczu lub wychyleniu wskazówki.
- Podłącz końce zwojnicy do miernika.
- Wsuń magnes do wnętrza zwojnicy i obserwuj wskazanie.
- Zatrzymaj magnes, a potem wyjmij go z cewki.
- Powtórz doświadczenie szybciej i porównaj wychylenie.
Podczas wsuwania i wysuwania magnesu miernik powinien zareagować, ale po zatrzymaniu magnesu wskazanie wróci w okolice zera. Szybszy ruch zwykle daje większe chwilowe napięcie, natomiast kierunek wychylenia zmienia się przy odwróceniu kierunku ruchu.
Trzeba zachować rozsądek. Nie podłączaj samodzielnie takiego układu do gniazdka ani do instalacji domowej. Doświadczenie z magnesem i zwojnicą jest bezpieczne, gdy używa się niskich napięć i sprawnych przewodów, ale nie powinno prowadzić do eksperymentów z siecią elektryczną.
Co najczęściej myli się przy indukcji elektromagnetycznej
Pierwszy błąd polega na uznaniu, że samo istnienie pola magnetycznego wywołuje prąd. Stały magnes przy nieruchomej cewce nie wystarczy. Liczy się zmiana strumienia, a nie samo pole.
Druga pułapka to utożsamianie napięcia z prądem. Napięcie indukowane może pojawić się w otwartym obwodzie, ale prąd popłynie dopiero wtedy, gdy obwód zostanie zamknięty i będzie miał odpowiednie warunki przewodzenia.
Trzeci problem dotyczy kierunku. Reguła Lenza nie mówi, że prąd zawsze płynie przeciwnie do ruchu magnesu w sensie mechanicznym. Określa, że jego pole przeciwdziała zmianie strumienia. Gdy zmienia się kierunek ruchu albo biegun magnesu, zmienia się również kierunek prądu.
W zadaniach rachunkowych często pomija się także jednostki. Strumień magnetyczny mierzymy w weberach, indukcję magnetyczną w teslach, czas w sekundach, a napięcie w woltach. Kontrola jednostek szybko pokazuje, czy zastosowany wzór ma sens.
Od poruszającego się magnesu do działania całej elektrowni
Najważniejsza myśl jest krótka: zmiana strumienia magnetycznego wywołuje napięcie indukowane, a zamknięty obwód pozwala temu napięciu uruchomić prąd. Wielkość efektu zależy przede wszystkim od szybkości zmiany, siły pola, powierzchni obwodu i liczby zwojów.
Jeśli chcesz dobrze zrozumieć ten temat, zacznij od prostego doświadczenia z magnesem i zwojnicą, a dopiero później przejdź do wzoru Faradaya. Najłatwiej zapamiętać nie samą formułę, lecz zależność między ruchem, zmianą pola i przepływem energii. Właśnie ten ciąg łączy szkolne doświadczenie z działaniem generatora, transformatora i ładowarki bezprzewodowej.
