Gdy rysunek przedstawia dwie naelektryzowane metalowe kule, najważniejsze jest poprawne odczytanie znaków ładunków, ich rozmieszczenia oraz kierunku sił. Pokażę, jak rozpoznać przyciąganie i odpychanie, kiedy można użyć prawa Coulomba, co dzieje się po zetknięciu kul i jakie błędy najczęściej pojawiają się w zadaniach szkolnych.
Najważniejsze zasady odczytywania rysunku z kulami
- Ładunki jednoimienne powodują odpychanie, a różnoimienne przyciąganie.
- W metalu elektrony mogą się przemieszczać, dlatego ładunek układa się na zewnętrznej powierzchni kuli.
- Prawo Coulomba pozwala obliczyć siłę ze wzoru F = k · |q₁q₂| / r².
- Po zetknięciu jednakowych kul całkowity ładunek dzieli się między nie po równo.
- Na rysunku strzałki sił mają jednakową wartość i przeciwne zwroty.

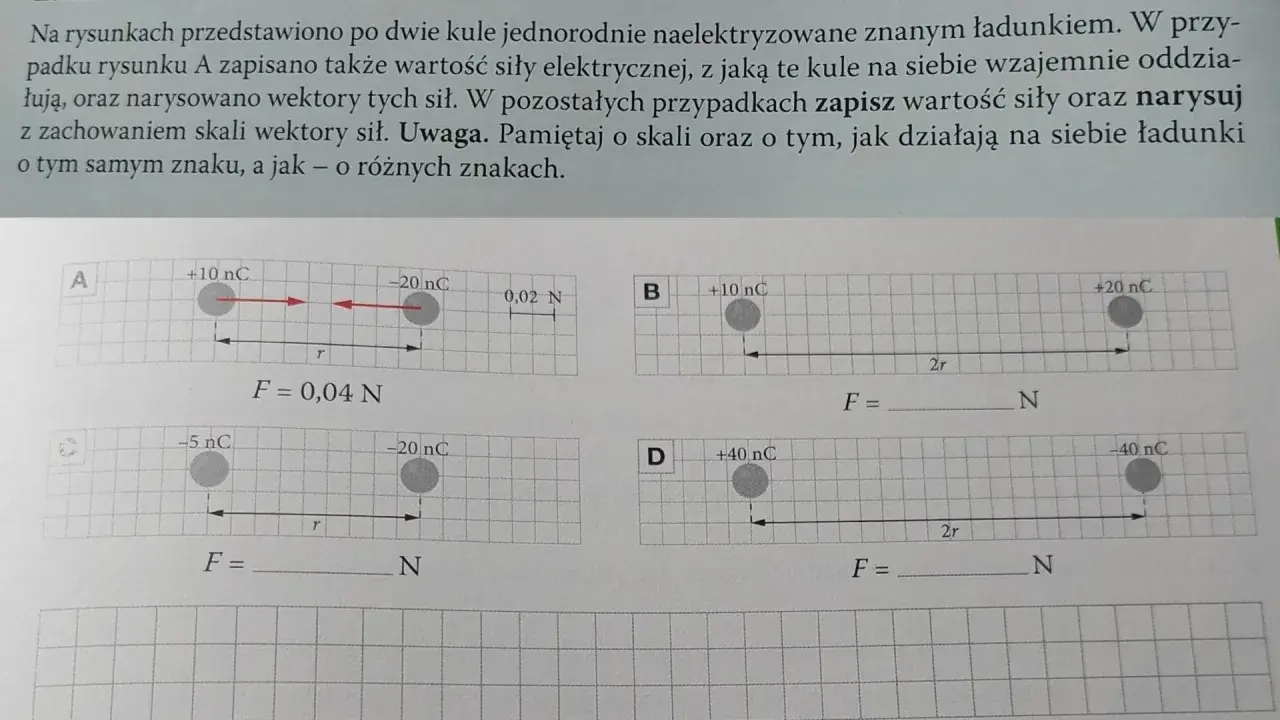

Jak odczytać rysunek dwóch naelektryzowanych kul
Najpierw sprawdzam, czy kule są opisane znakami „+” i „-”, czy może na rysunku zaznaczono tylko ich wzajemne ruchy. Sam fakt, że obie są naelektryzowane, nie mówi jeszcze, czy będą się przyciągać. Decydują o tym znaki ich ładunków.
| Ładunek pierwszej kuli | Ładunek drugiej kuli | Rodzaj oddziaływania |
|---|---|---|
| dodatni | dodatni | odpychanie |
| ujemny | ujemny | odpychanie |
| dodatni | ujemny | przyciąganie |
Jeżeli na rysunku kule odsuwają się od siebie, ich ładunki mają najpewniej ten sam znak. Gdy zbliżają się do siebie, można wnioskować o ładunkach różnoimiennych, choć trzeba sprawdzić, czy na układ nie działa dodatkowe pole elektryczne albo inna siła.
W zadaniach szkolnych odległość między kulami zwykle oznacza się literą r. Trzeba uważać, czy jest to odległość między środkami kul, czy odległość między ich powierzchniami. W prawie Coulomba stosuje się odległość między środkami, jeśli kule można traktować jak ładunki punktowe.
Gdzie znajdują się ładunki na metalowej kuli
Metal jest przewodnikiem, więc część elektronów może swobodnie przemieszczać się w jego wnętrzu. W stanie równowagi elektrostatycznej nadmiar ładunku znajduje się na zewnętrznej powierzchni przewodnika, a pole elektryczne wewnątrz metalu jest równe zeru.
Przy jednej odizolowanej kuli rozkład ładunku jest równomierny. Sytuacja zmienia się, gdy w pobliżu pojawia się druga naelektryzowana kula. Ładunki przemieszczają się wtedy tak, aby utworzyć układ o możliwie stabilnym rozkładzie.
Co dzieje się między kulami
Przy kulach o ładunkach różnoimiennych większe zagęszczenie ładunku pojawia się zwykle po stronach zwróconych ku sobie. To wzmacnia przyciąganie. Przy ładunkach jednoimiennych ładunki tego samego znaku odsuwają się od szczeliny między kulami, dlatego ich zagęszczenie jest większe po zewnętrznych stronach.
To ważne rozróżnienie, bo kropki narysowane na schemacie nie zawsze pokazują dokładny rozkład ładunku. Czasem są tylko umownym oznaczeniem, że kula ma ładunek dodatni lub ujemny. Sam rysunek trzeba więc czytać razem z poleceniem.
Jak wyznaczyć siłę oddziaływania
Do obliczeń wykorzystuję prawo Coulomba. Wartość siły elektrostatycznej wynosi:
F = k · |q₁ · q₂| / r²
Symbol k oznacza stałą elektrostatyczną, której w próżni lub przybliżeniu w powietrzu przyjmujemy wartość około 9 · 109 N·m²/C². Ładunki q₁ i q₂ trzeba podstawić w kulombach, a odległość r w metrach.
Przykład obliczeniowy
Załóżmy, że pierwsza kula ma ładunek +2 μC, druga -3 μC, a odległość między ich środkami wynosi 20 cm. Po zamianie jednostek otrzymujemy q₁ = 2 · 10-6 C, q₂ = 3 · 10-6 C oraz r = 0,20 m.
Po podstawieniu do wzoru otrzymujemy siłę o wartości 1,35 N. Ponieważ ładunki mają różne znaki, siła jest przyciągająca. W obliczeniach używamy wartości bezwzględnej, a informację o przyciąganiu lub odpychaniu ustalamy osobno na podstawie znaków.
Najczęstszy błąd polega na pominięciu zamiany centymetrów na metry. Drugi to podnoszenie do kwadratu samej liczby bez jednostki albo użycie odległości między powierzchniami zamiast odległości między środkami.

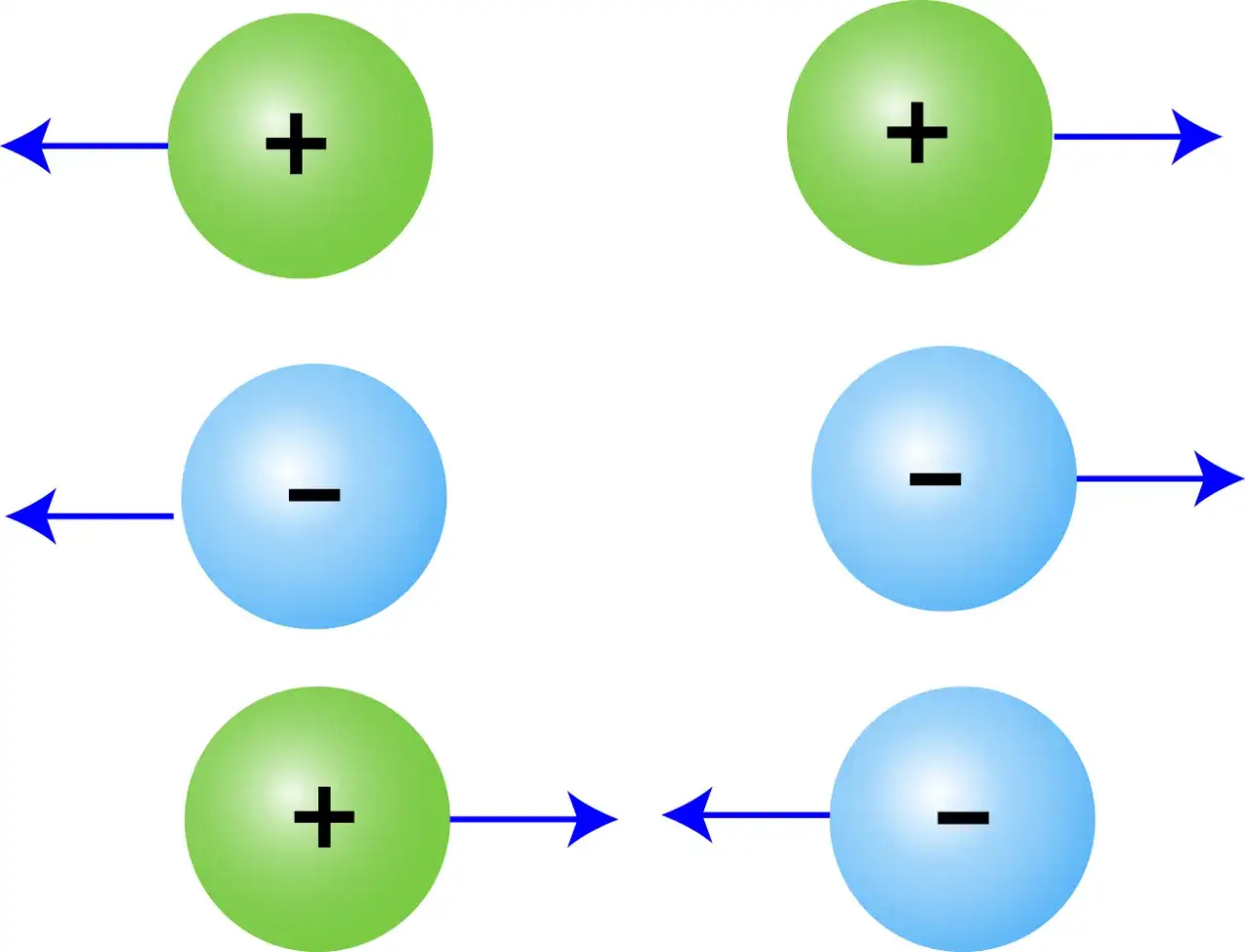

Jak narysować kierunek sił na schemacie
Siły oddziaływania elektrostatycznego działają wzdłuż prostej łączącej środki kul. Na każdą kulę działa siła o takiej samej wartości, lecz skierowana przeciwnie, zgodnie z trzecią zasadą dynamiki Newtona.
- Przy odpychaniu strzałki są skierowane od siebie.
- Przy przyciąganiu strzałki są skierowane ku sobie.
- Strzałki powinny leżeć na jednej prostej przechodzącej przez środki kul.
- Jeżeli kule mają różne masy, ich przyspieszenia mogą być różne, ale siły nadal mają równe wartości.
Jeśli jedna kula ma ładunek +Q, a druga +2Q, nie oznacza to, że pierwsza działa na drugą siłą dwa razy większą. Wzajemne siły są równe, natomiast różne mogą być skutki ruchu, ponieważ zależą również od masy każdej kuli.
Co zmienia zetknięcie metalowych kul
Po zetknięciu metalowych kul elektrony mogą przepłynąć z jednej na drugą. Dla jednakowych kul po rozdzieleniu każda otrzymuje połowę całkowitego ładunku, o ile układ jest odizolowany od otoczenia.
Przeczytaj również: Co to jest kondensator i jak działa? Budowa, wzory i zastosowania
Przykład z ładunkami przeciwnymi
Jeżeli kule mają początkowo ładunki +6 μC i -2 μC, ich ładunek całkowity wynosi +4 μC. Po zetknięciu i rozdzieleniu każda kula ma więc +2 μC.
Przed zetknięciem kule przyciągały się, bo miały ładunki różnoimienne. Po rozdzieleniu odpychają się, ponieważ obie są dodatnio naelektryzowane. Ten przykład dobrze pokazuje, że kierunek oddziaływania może się zmienić po przepływie elektronów.
Reguła równego podziału nie działa bez zastrzeżeń dla kul o różnych rozmiarach. Wtedy po zetknięciu ładunek nie musi być równy na obu kulach, ponieważ wyrównuje się przede wszystkim potencjał elektryczny, czyli energia przypadająca na jednostkę ładunku.
Jakich błędów unikać przy interpretacji rysunku
Najpierw nie zakładam, że każda metalowa kula ma ładunek dodatni. Metal może mieć nadmiar elektronów i wtedy jest naładowany ujemnie, albo ich niedobór, co oznacza ładunek dodatni.
Nie utożsamiam też elektryzowania z przepływem dodatnich protonów przez metal. W typowych zadaniach szkolnych przemieszczają się elektrony, a protony pozostają związane w jądrach atomów.
- Nie określaj rodzaju oddziaływania wyłącznie na podstawie wielkości kul.
- Nie używaj prawa Coulomba bez sprawdzenia jednostek.
- Nie zakładaj równego podziału ładunku, gdy kule nie są jednakowe.
- Nie traktuj schematycznych kropek jako dokładnej mapy gęstości ładunku, jeśli zadanie tego nie wskazuje.
- Nie zapominaj, że na każdą kulę działa siła o tej samej wartości.
Moim zdaniem najskuteczniejsza metoda to zawsze ta sama kolejność. Najpierw odczytuję znaki ładunków, potem ustalam przyciąganie lub odpychanie, a dopiero na końcu wykonuję obliczenia. Dzięki temu rysunek nie staje się zagadką, tylko prostym zapisem kilku zasad elektrostatyki.
Od rysunku do poprawnej odpowiedzi w zadaniu
Najkrótszy schemat rozwiązania wygląda tak: rozpoznaj ładunki, zaznacz kierunek sił, zapisz dane w jednostkach SI i wybierz odpowiedni wzór. Jeśli kule się zetknęły, najpierw zachowaj ich ładunek całkowity, a dopiero potem rozdziel go zgodnie z warunkami zadania.
Warto też dopisać jedno zdanie wyjaśnienia, na przykład „kule odpychają się, ponieważ mają ładunki jednoimienne”. Taki komentarz pokazuje tok rozumowania i często decyduje o pełnej ocenie, nawet gdy zadanie wymaga przede wszystkim interpretacji rysunku.
