Gdy patrzę na powierzchnię wody od dołu, tafla potrafi wyglądać jak lustrzana kopuła, choć nie ma na niej żadnej metalowej warstwy. To efekt, który w fizyce nazywamy całkowitym wewnętrznym odbiciem światła; w tym artykule pokazuję, jakie warunki muszą być spełnione, jak obliczyć kąt graniczny i dlaczego ten mechanizm prowadzi światło w światłowodzie. Wyjaśniam też, jak rozwiązywać zadania, rozpoznać typowe błędy i zobaczyć to zjawisko w prostym doświadczeniu.
Zjawisko zależy od dwóch warunków i jednego ważnego kąta
- Przejście do rzadszego optycznie ośrodka jest konieczne, aby zjawisko mogło wystąpić.
- O całkowitym odbiciu decyduje kąt graniczny, wyznaczany ze wzoru sin θgr = n2 / n1.
- Dla kąta padania większego od granicznego promień nie opuszcza pierwszego ośrodka.
- Zasada działa w światłowodach, pryzmatach, lornetkach i pomaga wyjaśnić silny blask diamentu.
- W praktyce nie oznacza to braku strat, ponieważ światło osłabiają między innymi zanieczyszczenia, zgięcia i niedoskonałości materiału.
Co dzieje się na granicy dwóch ośrodków
Kiedy światło dociera do granicy dwóch materiałów, zwykle dzieli się na promień odbity i załamany. Załamanie oznacza zmianę kierunku biegu fali przy przejściu do ośrodka, w którym światło rozchodzi się z inną prędkością. Współczynnik załamania n opisuje optyczną gęstość materiału, czyli między innymi to, jak bardzo spowalnia on światło.
Całkowite odbicie może nastąpić tylko wtedy, gdy promień biegnie z ośrodka o większym współczynniku załamania n1 do ośrodka o mniejszym współczynniku n2. Typowe przykłady to przejście ze szkła do powietrza albo z wody do powietrza. W odwrotnym kierunku, na przykład z powietrza do szkła, ten mechanizm nie zachodzi.
Znaczenie kąta padania
Kąt padania mierzymy zawsze względem normalnej, czyli linii prostopadłej do powierzchni rozdzielającej ośrodki. To częsty punkt potknięcia w zadaniach. Kąt mierzony od samej powierzchni ma inną wartość i nie można go bezpośrednio wstawić do wzoru.
Przy małym kącie padania część światła przechodzi do drugiego ośrodka. Gdy kąt rośnie, promień załamany odchyla się coraz bardziej od normalnej. W pewnym momencie biegnie dokładnie wzdłuż granicy. Ten moment wyznacza kąt graniczny. Dopiero po przekroczeniu tej wartości całe światło zostaje odbite z powrotem.
Kąt graniczny pozwala policzyć moment odbicia
Kąt graniczny obliczamy z prawa załamania światła, przyjmując, że kąt załamania ma wtedy 90 stopni. W najczęściej używanej postaci wzór wygląda tak:
sin θgr = n2 / n1
Wartość n1 należy do ośrodka, z którego pada światło, a n2 do ośrodka, do którego światło próbowałoby przejść. Jeżeli stosunek n2 / n1 byłby większy od 1, nie da się wyznaczyć rzeczywistego kąta granicznego. To matematyczny sygnał, że całkowite odbicie w takim układzie jest niemożliwe.
| Granica ośrodków | Przybliżony kąt graniczny | Praktyczny wniosek |
|---|---|---|
| Woda i powietrze | 48,8° | Od strony wody powierzchnia może działać jak lustro. |
| Szkło i powietrze | 41° | Łatwo wykorzystać zjawisko w pryzmatach. |
| Diament i powietrze | około 24° | Światło często zostaje uwięzione i wzmacnia efekt błysku. |
Podane wartości są przybliżone, bo współczynnik załamania zależy od materiału i długości fali. W szkolnych zadaniach zwykle korzystamy z zaokrąglonych danych, na przykład n = 1,33 dla wody, n = 1,52 dla szkła i n = 2,42 dla diamentu.
Ciekawy efekt można zobaczyć pod wodą. Promienie docierające do powierzchni pod kątem większym niż 48,8° nie wydostają się do powietrza, lecz odbijają otoczenie znajdujące się pod wodą. Dlatego z perspektywy nurka powierzchnia może przypominać szerokie, okrągłe zwierciadło.
Jak prześledzić promień w zadaniu
W zadaniach najważniejsze jest ustalenie kierunku przejścia światła, a dopiero potem podstawianie liczb. Ja stosuję prostą kolejność, która ogranicza ryzyko pomylenia współczynników.
- Wskaż ośrodek, z którego pada promień, i zapisz jego współczynnik jako n1.
- Sprawdź, czy zachodzi warunek n1 > n2.
- Oblicz kąt graniczny ze wzoru sin θgr = n2 / n1.
- Porównaj kąt padania z kątem granicznym.
- Sformułuj odpowiedź, pamiętając, że przy kącie równym granicznemu promień załamany biegnie wzdłuż powierzchni, a pełne odbicie występuje dopiero dla kąta większego.
Przykład jest krótki. Dla światła przechodzącego ze szkła o n = 1,52 do powietrza otrzymujemy kąt graniczny około 41°. Jeśli promień pada pod kątem 30°, występuje odbicie częściowe i załamanie. Przy 45° następuje całkowite wewnętrzne odbicie.
Nie warto zapamiętywać samych liczb bez rozumienia warunku. Gdy zmieni się drugi ośrodek, zmieni się także kąt graniczny. Na przykład szkło zanurzone w wodzie ma mniejszą różnicę współczynników załamania niż szkło otoczone powietrzem, więc pełne odbicie wymaga większego kąta padania.
Gdzie to zjawisko pracuje na co dzień

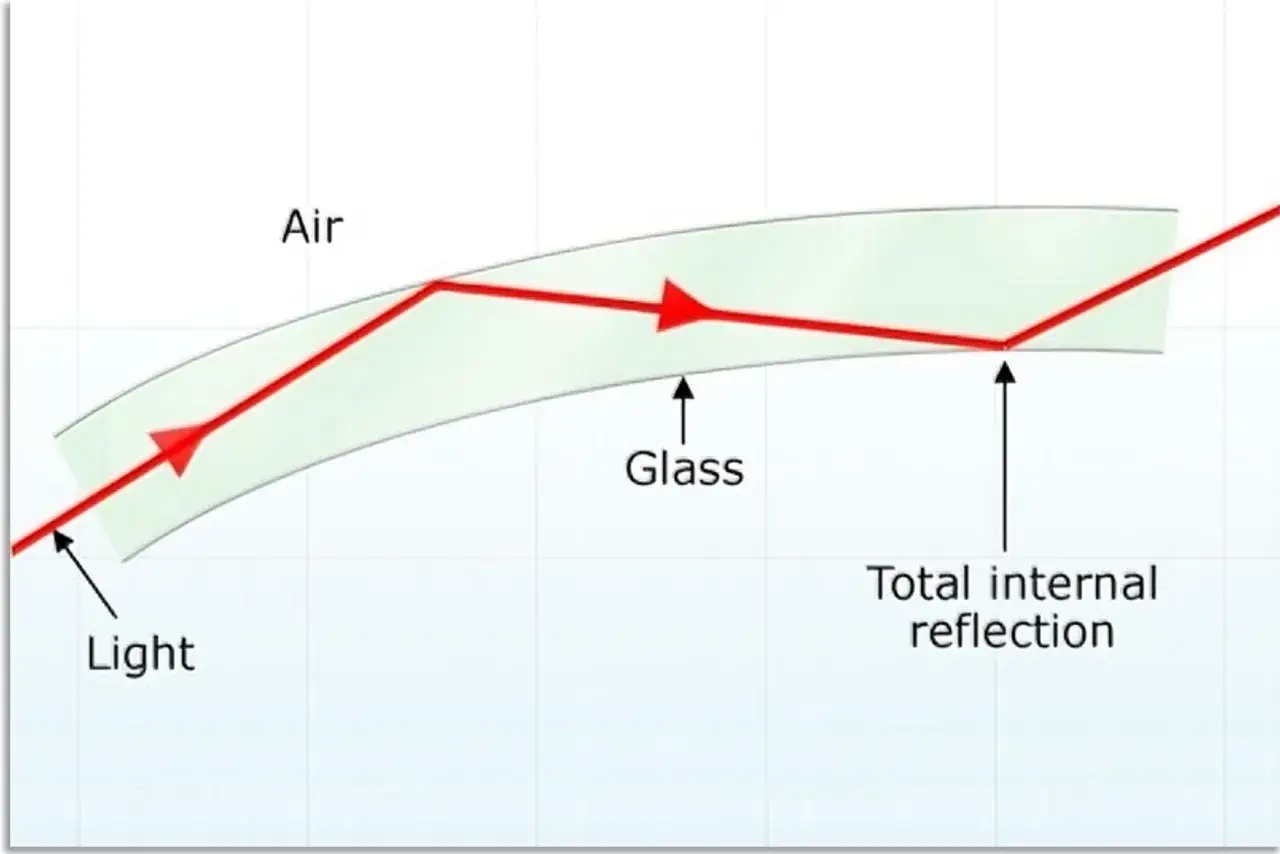

Najbardziej znanym zastosowaniem są światłowody. Ich rdzeń ma większy współczynnik załamania niż otaczający go płaszcz, dzięki czemu promień wielokrotnie odbija się na granicy obu warstw. W ten sposób sygnał może pokonywać duże odległości, choć nie biegnie idealnie prostą linią.
W praktyce światłowód nie jest całkowicie bezstratny. Sygnał osłabiają absorpcja, rozpraszanie, mikrozgięcia oraz straty na połączeniach. Mimo to całkowite odbicie pozwala prowadzić światło znacznie skuteczniej niż zwykła wiązka przemieszczająca się w powietrzu.

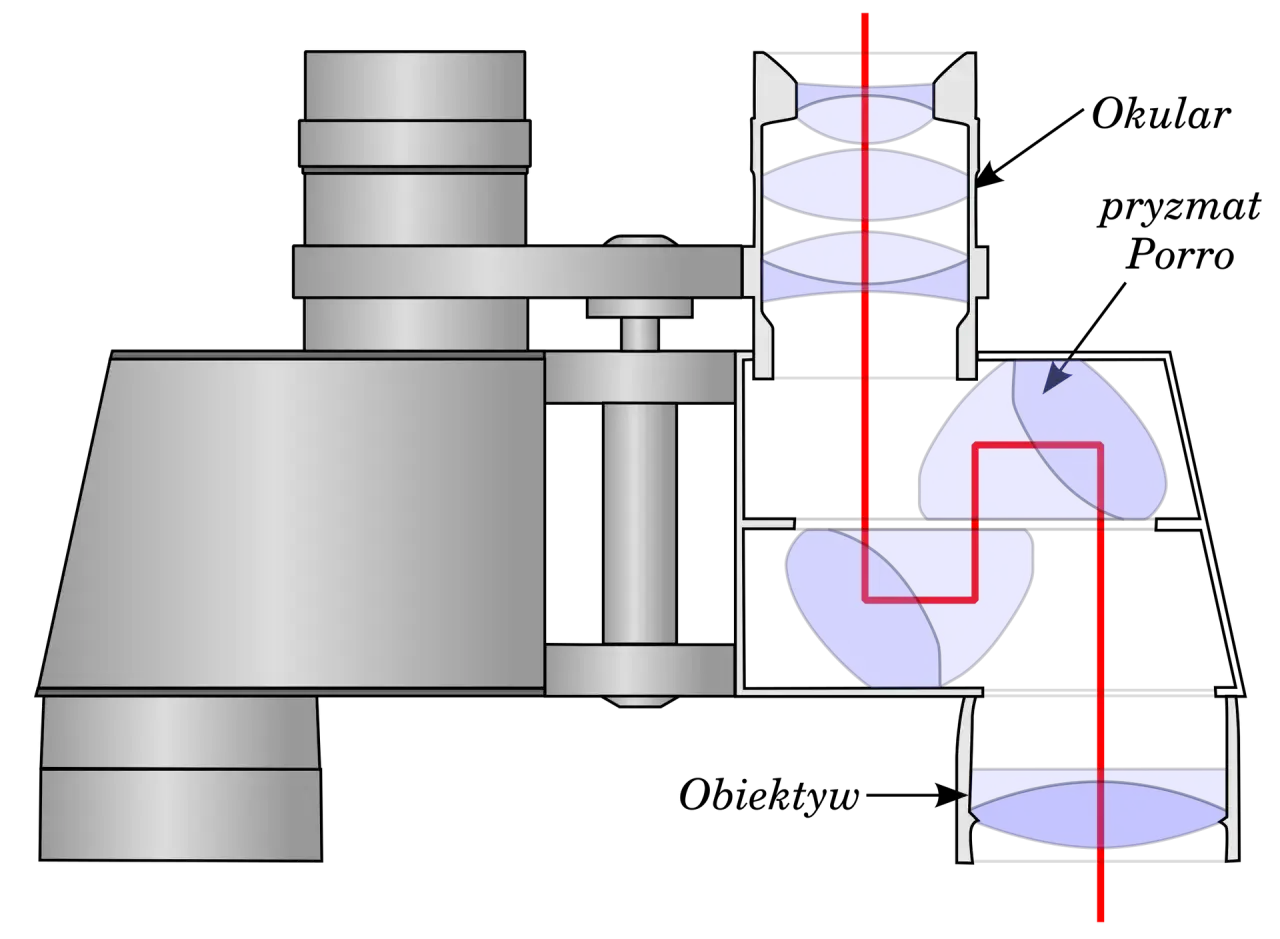

Drugim ważnym przykładem są pryzmaty stosowane w lornetkach, peryskopach i aparaturze optycznej. Odpowiednio ustawiona powierzchnia pryzmatu może odbić promień o 90° albo odwrócić obraz. Takie rozwiązanie bywa trwalsze od metalowego lustra, ponieważ nie wymaga odbijającej powłoki, która z czasem mogłaby się zarysować lub utlenić.
| Zastosowanie | Rola zjawiska | Dlaczego jest przydatne |
|---|---|---|
| Światłowód | Prowadzenie światła w rdzeniu | Umożliwia przesyłanie informacji na duże odległości. |
| Pryzmat w lornetce | Zmiana kierunku i orientacji obrazu | Układ jest zwarty i nie potrzebuje klasycznego lustra. |
| Diament | Uwięzienie promieni między fasetami | Wzmacnia jasne, kierunkowe rozbłyski. |
| Endoskop | Przesyłanie obrazu przez wiązkę włókien | Pozwala oglądać trudno dostępne miejsca. |
Diament błyszczy mocniej niż wiele innych przezroczystych minerałów nie tylko dlatego, że silnie załamuje światło. Ma także duży współczynnik załamania, a więc mały kąt graniczny. Promienie częściej odbijają się wewnątrz oszlifowanego kamienia, zanim opuszczą jego powierzchnię.
Co najczęściej prowadzi do błędnej odpowiedzi
Pierwszy błąd polega na założeniu, że każde odbicie od granicy ośrodków jest całkowite. Tak nie jest. Przy małych kątach światło zwykle dzieli się na promień odbity i załamany, a pełne odbicie pojawia się dopiero po spełnieniu obu warunków.
Druga pomyłka to odwracanie współczynników. Dla przejścia ze szkła do powietrza wpisujemy n1 = 1,52 i n2 = 1,00. Odwrócenie tych wartości daje błędny wynik i sugeruje zjawisko, które fizycznie nie może zajść.
Trzeba też odróżnić kąt padania od kąta między promieniem a powierzchnią. Jeżeli zadanie podaje ten drugi, najpierw należy przeliczyć go względem normalnej. Przykładowo promień tworzący z powierzchnią 30° pada względem normalnej pod kątem 60°.
Przeczytaj również: Budowa atomu bez tajemnic - protony, neutrony i elektrony
Proste doświadczenie szkolne
Do demonstracji można użyć półkolistego bloczka akrylowego lub szklanego oraz źródła wąskiej wiązki światła przeznaczonego do doświadczeń. Zwiększając kąt padania na płaską powierzchnię i obserwując promień wychodzący z bloczka, zauważymy, że po przekroczeniu pewnej wartości znika on po stronie powietrza, a wiązka odbita staje się wyraźna.
W doświadczeniu z laserem trzeba zachować ostrożność. Nie wolno kierować wiązki w oczy, na ludzi ani na błyszczące powierzchnie, a dzieci powinny wykonywać pokaz pod opieką osoby dorosłej. Do samego zrozumienia zasady wystarczy jednak rysunek z normalną, kątem granicznym i dwoma różnymi kątami padania.
Jedna granica, trzy rzeczy do zapamiętania
Najkrótsza poprawna reguła brzmi tak: światło musi przechodzić z ośrodka optycznie gęstszego do rzadszego, a kąt padania musi być większy od kąta granicznego. Wtedy promień nie przechodzi do drugiego ośrodka, lecz zostaje odbity wewnątrz pierwszego.
Jeśli zapamiętam jeszcze wzór sin θgr = n2 / n1, potrafię rozwiązać większość szkolnych zadań i zrozumieć działanie światłowodów oraz pryzmatów. Najważniejsze nie jest jednak samo podstawienie liczb, lecz poprawne rozpoznanie kierunku biegu światła i kąta mierzonego od normalnej.
