Kiedy dziecko pyta, czy Leonardo da Vinci naprawdę zaprojektował samolot, czołg albo samochód, odpowiedź nie jest tak prosta, jak sugerują popularne ilustracje. Najbardziej znane wynalazki Leonarda da Vinci to przede wszystkim projekty i studia oparte na obserwacji ruchu, siły, tarcia, powietrza oraz wody. Wyjaśniam, które pomysły mogły działać, gdzie pojawia się legenda i jak wykorzystać te przykłady do ciekawej nauki fizyki w domu lub szkole.
Najważniejsze fakty o projektach Leonarda da Vinci
- Leonardo był projektantem i badaczem, ale wielu jego maszyn nigdy nie zbudowano w oryginalnej formie.
- Śruba powietrzna przypomina zasadą działania śmigło, lecz nie była współczesnym helikopterem.
- Spadochron opierał się na oporze powietrza i prawdopodobnie mógł działać po zastosowaniu odpowiednich materiałów.
- Wynalazki mechaniczne wykorzystywały koła zębate, sprężyny, przekładnie, śruby i systemy dźwigni.
- Projekty hydrauliczne pokazywały praktyczne rozumienie przepływu wody, ciśnienia i zamiany energii.
Co naprawdę oznacza określenie wynalazki Leonarda da Vinci
Leonardo da Vinci żył w latach 1452-1519, czyli w epoce, gdy nie istniały jeszcze nowoczesne laboratoria, silniki spalinowe ani precyzyjne narzędzia pomiarowe. Swoje pomysły zapisywał w notatnikach za pomocą rysunków, krótkich opisów i obliczeń. Dlatego część znanych konstrukcji to projekty koncepcyjne, a nie gotowe urządzenia.
Niektóre rozwiązania Leonardo rozwijał samodzielnie, inne udoskonalał na podstawie wcześniejszych pomysłów znanych już w starożytności lub średniowieczu. Jego wyjątkowość polegała na tym, że łączył obserwację natury z geometrią i mechaniką. Rozkładał maszynę na elementy, tak jak analizował mięśnie i kości człowieka, a potem sprawdzał, jak ruch jednego elementu wpłynie na pozostałe.
To ważne rozróżnienie, bo często mówi się, że Leonardo „wynalazł” samochód, helikopter czy czołg. Trafniej powiedzieć, że stworzył ich wczesne koncepcje. W wielu przypadkach nie znamy dowodu, że prototyp został zbudowany i przetestowany przez samego autora.
Lot człowieka między obserwacją a ograniczeniami fizyki
Śruba powietrzna, skrzydła i spadochron

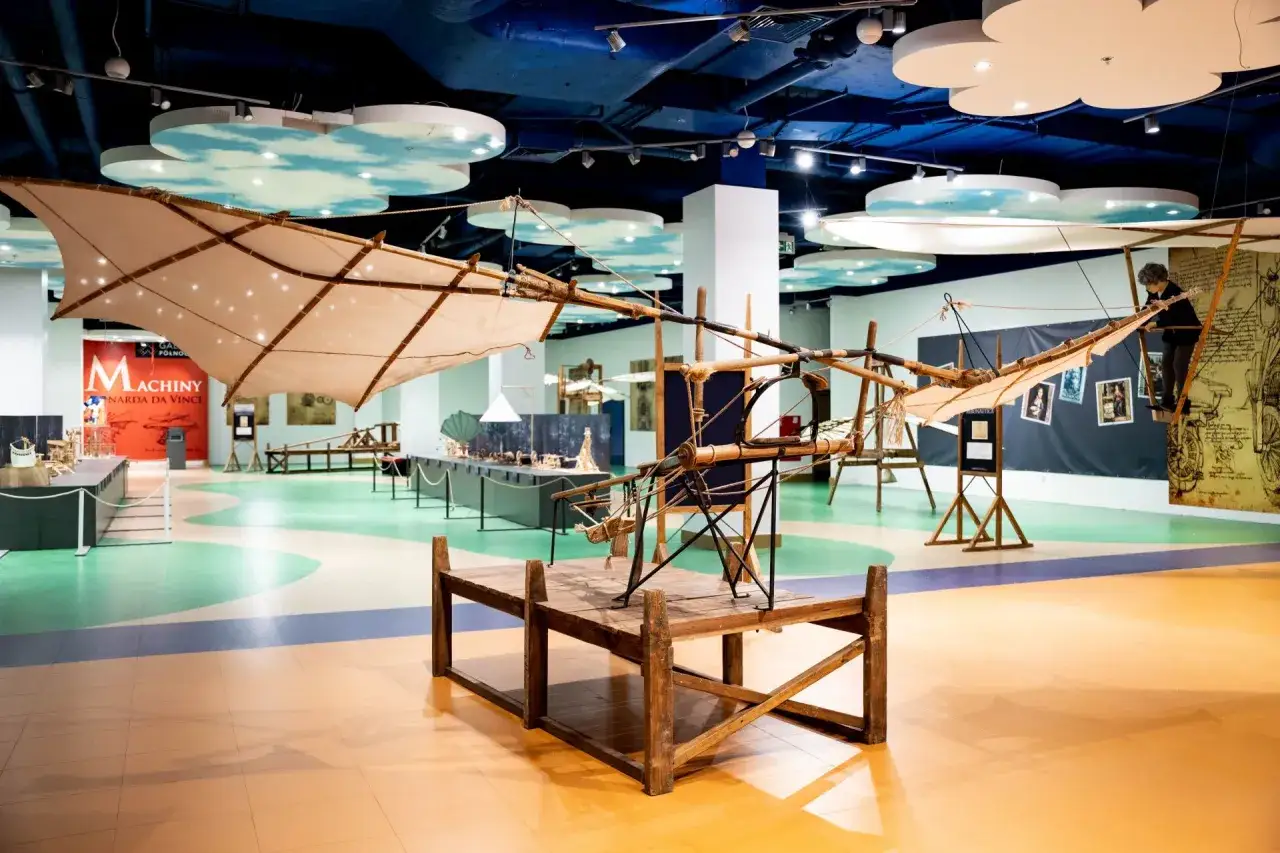

Leonardo długo obserwował ptaki i nietoperze. Interesowało go, w jaki sposób skrzydło porusza powietrze i dlaczego ciało może utrzymać się nad ziemią. Z tych obserwacji powstały projekty skrzydeł bijących, lotni oraz urządzenia znanego jako śruba powietrzna.
Śruba powietrzna miała płócienną spiralę rozpiętą wokół pionowego masztu. Leonardo zakładał, że szybko obracająca się konstrukcja będzie „wkręcać się” w powietrze podobnie jak śruba w drewno. Pomysł jest ciekawy, ponieważ pokazuje intuicyjne rozumienie powietrza jako ośrodka, który stawia opór, ale do lotu potrzebne byłyby odpowiednia prędkość obrotowa, sztywność konstrukcji i dużo lżejszy napęd.
Nie był to helikopter w dzisiejszym znaczeniu. Współczesny śmigłowiec wykorzystuje silnik, wirnik, sterowanie momentem obrotowym i dokładnie obliczony profil łopat. Projekt Leonarda pozostaje raczej śmiałą hipotezą dotyczącą pionowego wznoszenia niż działającą maszyną latającą.
Inaczej wygląda sprawa spadochronu. Leonardo narysował konstrukcję przypominającą piramidę z płótna, która miała zwiększać opór powietrza podczas spadania. Im większa powierzchnia czaszy i im mniejsza masa człowieka, tym mniejsza prędkość opadania. Współczesne próby replik wykazały, że idea może działać, choć bezpieczeństwo zależy od materiału, konstrukcji i sposobu wykonania.
Największą przeszkodą w skrzydłach napędzanych siłą mięśni była zbyt mała moc człowieka w stosunku do masy urządzenia. Samo machanie skrzydłami nie wystarcza. Potrzebna jest jeszcze odpowiednia powierzchnia nośna, stabilność i możliwość kontroli kierunku lotu. Leonardo świetnie rozpoznał problem, ale nie miał technologii, która pozwoliłaby go rozwiązać.
Mechanika, która zamienia siłę w użyteczny ruch
W wielu szkicach Leonarda najciekawszy nie jest sam wygląd urządzenia, lecz sposób przekazywania ruchu. Koło zębate może zmienić prędkość obrotową, dźwignia zwiększa działającą siłę, a sprężyna magazynuje energię i oddaje ją później. Takie elementy do dziś tworzą podstawę maszyn.
| Projekt lub rozwiązanie | Zasada fizyczna | Co warto z niego zapamiętać |
|---|---|---|
| Wóz samobieżny | Sprężyny, przekładnie i przeniesienie ruchu | Był prawdopodobnie urządzeniem pokazowym lub scenicznym, a nie samochodem w dzisiejszym sensie. |
| Układy łożysk | Zmniejszanie tarcia | Obracające się elementy mogą pracować lżej, gdy ograniczy się tarcie między powierzchniami. |
| Podnośniki i wciągarki | Dźwignia, moment siły i przełożenie | Mniejsza siła przyłożona na dłuższym ramieniu może podnosić większy ciężar. |
| Odometrii i przyrządy pomiarowe | Zamiana obrotu koła na pomiar drogi | Ruch mechanizmu może dostarczać informacji o przebytej odległości lub prędkości. |
Wóz samobieżny bywa nazywany przodkiem samochodu, ale to uproszczenie. Konstrukcja miała poruszać się dzięki energii zgromadzonej w sprężynach i mogła służyć do wywoływania efektu zaskoczenia podczas przedstawień. Nie miała silnika, kabiny ani układu kierowniczego porównywalnego z rozwiązaniami stosowanymi w samochodach.
Leonardo interesował się również tarciem, czyli siłą, która utrudnia przesuwanie lub obracanie dwóch stykających się powierzchni. Jego szkice łożysk i rolek pokazują, że rozumiał praktyczne znaczenie tego zjawiska. Mniej tarcia oznacza mniej strat energii, a więc łatwiejszą pracę maszyny.
Ten fragment jego dorobku szczególnie dobrze nadaje się do nauki z dziećmi. Wystarczy zbudować prostą przekładnię z kartonu i patyczków, a potem porównać, co dzieje się z prędkością i siłą po zmianie wielkości kół. Dziecko szybko zauważy, że maszyna nie tworzy energii z niczego. Jedynie przekazuje ją w inny sposób.
Woda jako źródło energii i problem do rozwiązania
Leonardo badał rzeki, kanały, młyny i sposoby transportowania wody. Interesowało go nie tylko to, jak płynie ciecz, ale również jak można wykorzystać jej ruch do wykonania pracy. Projektował między innymi urządzenia z kołami łopatkowymi, piły hydrauliczne oraz rozwiązania do regulowania poziomu wody.
W pile hydraulicznej energia płynącej wody miała napędzać mechanizm wykonujący powtarzalny ruch. To przykład zamiany energii ruchu wody na pracę mechaniczną. Z podobnej zasady korzystały młyny wodne, choć Leonardo próbował zwiększyć ich wydajność i lepiej kontrolować poszczególne elementy.
Ciekawym pomysłem był most kanałowy z systemem basenów i śluz. Taki układ pozwalałby połączyć drogi wodne położone na różnych wysokościach. Łodzie mogłyby stopniowo zmieniać poziom, a nie pokonywać różnicę wysokości za jednym razem. W tym projekcie widać praktyczne wykorzystanie ciśnienia hydrostatycznego, czyli nacisku cieczy wynikającego z jej ciężaru.
Nie wszystkie konstrukcje wodne były gotowe do natychmiastowej budowy. Problemem pozostawały szczelność, trwałość materiałów, dokładność wykonania i zmienny poziom rzek. Leonardo myślał jednak jak inżynier, który analizuje nie tylko sam pomysł, ale również warunki jego działania.
Prosty eksperyment edukacyjny można wykonać z plastikowej butelki, korka i kilku lekkich łopatek. Małe koło wodne pokaże, że większy przepływ nie zawsze oznacza większą skuteczność. Liczą się także kształt łopatek, opór osi i stabilność całej konstrukcji.
Czołg, broń i granice efektownych rekonstrukcji
Leonardo projektował maszyny wojenne, ponieważ liczył na zatrudnienie na dworach książęcych. W jego notatnikach znalazły się między innymi opancerzony pojazd, wielolufowa broń, kusze oraz urządzenia oblężnicze. Niektóre rozwiązania miały zwiększać siłę rażenia, inne ułatwiać transport lub ochronę załogi.

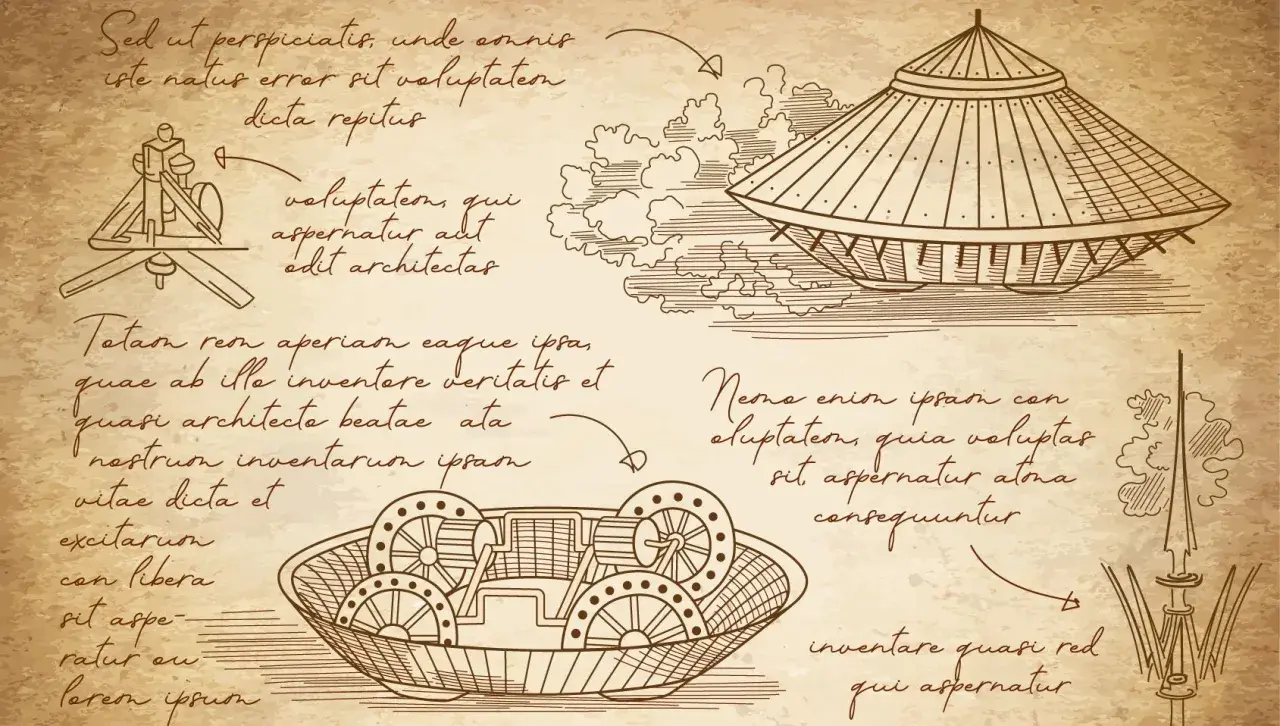

Opancerzony pojazd przypomina stożkowatą wieżę poruszającą się na kołach. W środku mieli znajdować się ludzie napędzający mechanizm, a wokół konstrukcji rozmieszczono działa. Z zewnątrz wygląda jak czołg, lecz porównanie jest tylko częściowo trafne. Brakowało silnika, nowoczesnego zawieszenia i skutecznego systemu kierowania.
W zachowanym szkicu dostrzeżono także problem z układem przekładni. Przy prostym odczytaniu rysunku koła mogły obracać się w sposób uniemożliwiający sprawne poruszanie pojazdu. Możliwe, że był to błąd, niedokończony projekt albo celowa modyfikacja, która miała utrudnić wykorzystanie konstrukcji przez innych. Najuczciwiej mówić o projekcie opancerzonej machiny jezdnej, a nie o gotowym czołgu.
Podobnie trzeba ostrożnie opisywać wielolufowe działa i tak zwane działo parowe. Rysunki pokazują interesujące pomysły, ale sama obecność schematu nie dowodzi, że urządzenie zostało zbudowane i skutecznie użyte. W przypadku broni dochodziły jeszcze problemy z odrzutem, wytrzymałością materiałów, celnością oraz bezpieczeństwem obsługi.
To dobra lekcja krytycznego myślenia. Rekonstrukcja wykonana współcześnie może działać, ponieważ użyto dokładniejszych narzędzi, lżejszych materiałów lub poprawiono niejasne elementy. Nie oznacza to automatycznie, że identyczna maszyna działała w XV wieku.
Jak wykorzystać te pomysły do nauki fizyki
Projekty Leonarda najlepiej omawiać nie jako katalog „cudownych wynalazków”, lecz jako zestaw pytań. Co sprawia, że skrzydło utrzymuje się w powietrzu? Dlaczego koło zębate zmienia ruch? Jak woda może napędzać piłę? Takie pytania prowadzą dziecko od ciekawostki do prawdziwego rozumowania fizycznego.
Dla młodszych uczniów sprawdzi się papierowy spadochron. Można przygotować czasze o różnych rozmiarach, obciążyć je jednakowymi przedmiotami i porównać czas opadania. Dziecko zobaczy, że większa powierzchnia zwiększa opór powietrza, ale kształt i masa również mają znaczenie.
Starszym uczniom można zaproponować analizę wozu samobieżnego. Wystarczy narysować schemat sprężyny, osi i kół, a potem odpowiedzieć, gdzie gromadzi się energia, jak jest przekazywana i co powoduje straty. Przy takim ćwiczeniu warto używać pojęć takich jak moment siły, przełożenie i tarcie, ale zawsze od razu tłumaczyć je prostym przykładem.
Najcenniejszy jest sposób pracy Leonarda. Najpierw obserwował, później rysował, rozkładał problem na części i dopiero wtedy szukał rozwiązania. Taki model można przenieść do szkolnego doświadczenia, zachęcając dziecko, by przed zbudowaniem konstrukcji zapisało przewidywania oraz wskazało, co może nie zadziałać.
Najważniejszy wynalazek znajduje się między szkicem a doświadczeniem
Leonardo da Vinci nie stworzył wszystkich urządzeń, z którymi kojarzymy jego nazwisko, ale bez wątpienia pokazał, jak odważnie łączyć sztukę, obserwację i fizykę. Jego projekty lotnicze uczą o oporze powietrza, maszyny mechaniczne o przekazywaniu energii, a konstrukcje hydrauliczne o sile i ruchu cieczy.
Moim zdaniem właśnie ta metoda jest ważniejsza niż pytanie, czy konkretny „czołg” albo „helikopter” rzeczywiście mógł ruszyć. Dobry eksperyment nie musi od razu zakończyć się sukcesem. Wystarczy, że pozwoli sprawdzić założenie, znaleźć błąd i lepiej zrozumieć, dlaczego dana konstrukcja działa albo nie działa.
