Dlaczego naładowana kulka porusza się w stronę jednej płytki, a bateria potrafi wprawić elektrony w ruch? Odpowiedź prowadzi przez pojęcie potencjału elektrycznego, czyli wielkości opisującej energię przypadającą na jednostkowy ładunek w danym punkcie pola. Wyjaśnię, jak rozumieć tę definicję, stosować wzory, odróżniać potencjał od napięcia oraz unikać błędów przy zadaniach.
Jedna idea porządkuje całe zagadnienie
- Definicja: potencjał to energia potencjalna przypadająca na jednostkę dodatniego ładunku.
- Jednostka: 1 wolt oznacza 1 dżul na 1 kulomb, czyli 1 V = 1 J/C.
- Wzór dla ładunku punktowego: V = kQ/r, przy założeniu zera potencjału w nieskończoności.
- Napięcie: jest różnicą potencjałów między dwoma punktami, a nie wartością przypisaną pojedynczemu punktowi bez odniesienia.
- Znak ma znaczenie: dodatni ładunek w polu o wyższym potencjale ma większą energię potencjalną.
Co naprawdę opisuje ta wielkość
Najprościej wyobrazić sobie dodatni ładunek próbny o wartości 1 kulomba. Potencjał w wybranym punkcie mówi, ile pracy trzeba wykonać, aby przenieść taki ładunek z przyjętego poziomu zerowego do tego miejsca. W elektrostatyce poziom zerowy najczęściej umieszcza się w nieskończoności, czyli bardzo daleko od wszystkich ładunków.
Ściślej rzecz ujmując, chodzi o pracę wykonaną przez siłę zewnętrzną podczas powolnego przenoszenia ładunku. Praca pola elektrycznego ma wtedy przeciwny znak. To rozróżnienie bywa pomijane w prostych definicjach, ale przy zadaniach rachunkowych robi dużą różnicę.
Podstawowy wzór wygląda tak:
V = Ep / q
Symbol Ep oznacza energię potencjalną ładunku, a q jego wartość. Z tego wynika ważny wniosek: potencjał nie zależy od ładunku próbnego. Jeśli w tym samym punkcie umieścimy ładunek dwa razy większy, jego energia potencjalna wzrośnie dwukrotnie, ale potencjał pozostanie taki sam.
Jest to wielkość skalarna, więc ma wartość i znak, lecz nie ma kierunku. Kierunek ma natężenie pola elektrycznego. To właśnie dlatego potencjał często ułatwia obliczenia, szczególnie wtedy, gdy w układzie znajduje się kilka źródeł pola.
Jak stosować najważniejsze wzory

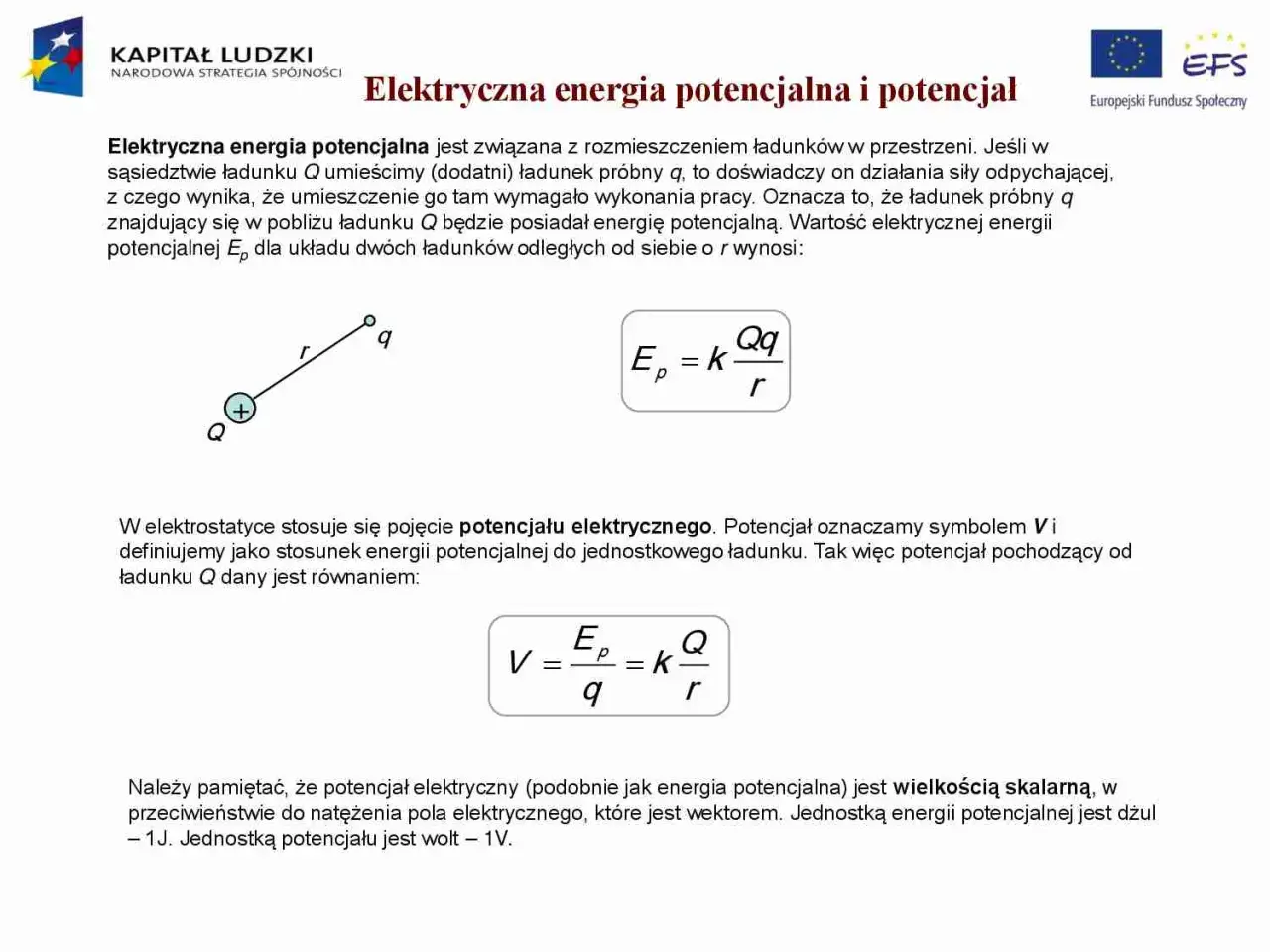

Ładunek punktowy
Dla pojedynczego ładunku punktowego Q potencjał w odległości r od jego środka obliczamy ze wzoru:
V = kQ / r
Stała k ma w próżni wartość około 8,99 × 109 N·m²/C². Od razu widać dwie zależności. Im większy ładunek źródłowy, tym większa wartość potencjału, a im większa odległość od niego, tym mniejsza wartość bezwzględna.
Ładunek dodatni wytwarza potencjał dodatni, a ujemny powoduje potencjał ujemny, jeśli jako poziom odniesienia przyjmujemy zero w nieskończoności. Nie oznacza to, że „ujemny potencjał” jest błędem. Informuje jedynie o przyjętym poziomie energii i znaku źródła.
Układ wielu ładunków
Potencjały pochodzące od kilku ładunków dodajemy algebraicznie:
V = kQ1/r1 + kQ2/r2 + ...
W tym miejscu potencjał jest wygodniejszy od natężenia pola, ponieważ nie trzeba rozkładać każdej składowej na kierunki. Wystarczy zachować znaki ładunków i prawidłowo obliczyć odległości. Potencjały są skalarami, podczas gdy wektory natężenia dodaje się zgodnie z zasadami rachunku wektorowego.
Jednorodne pole elektryczne
W polu jednorodnym, na przykład między równoległymi naładowanymi płytkami, różnica potencjałów zależy od natężenia pola i odległości:
ΔV = -E · d
Minus oznacza, że potencjał maleje w kierunku zgodnym z liniami pola. Jeżeli natężenie wynosi 2000 N/C, a ładunek przesuwamy o 0,04 m wzdłuż pola, różnica potencjałów wynosi -80 V. Dla dodatniego ładunku oznacza to spadek energii potencjalnej i możliwość wykonania pracy przez pole.
Potencjał, napięcie i energia to nie to samo
Te trzy pojęcia często pojawiają się razem, dlatego uczniowie łatwo je ze sobą mieszają. Sam rozdzielam je zawsze według pytania, na które odpowiadają. Potencjał opisuje jeden punkt względem poziomu odniesienia, napięcie porównuje dwa punkty, a energia zależy dodatkowo od wartości umieszczonego ładunku.
| Wielkość | Co opisuje | Wzór | Jednostka |
|---|---|---|---|
| Potencjał V | Energię przypadającą na jednostkę ładunku w punkcie | V = Ep/q | Wolt, V |
| Napięcie U | Różnicę potencjałów między dwoma punktami | U = VB - VA | Wolt, V |
| Energia potencjalna Ep | Energię konkretnego ładunku znajdującego się w polu | Ep = qV | Dżul, J |
W praktyce napięcie jest tym, co mierzymy między zaciskami baterii, akumulatora albo gniazdka. Na przykład napis 1,5 V na baterii oznacza, że między jej biegunami występuje różnica energii równa 1,5 dżula na każdy kulomb przemieszczonego ładunku. Nie oznacza to, że jeden biegun ma „zawsze” dokładnie 1,5 V, ponieważ wartość pojedynczego potencjału zależy od punktu odniesienia.
Praca pola przy przeniesieniu ładunku z punktu A do punktu B wynosi:
Wpola = q(VA - VB)
Jeżeli dodatni ładunek porusza się samorzutnie, zwykle przemieszcza się w stronę niższego potencjału. Ładunek ujemny zachowuje się odwrotnie pod względem kierunku ruchu, ale jego energia potencjalna również może maleć. O zachowaniu układu decyduje nie sam potencjał, lecz iloczyn qV.
Jak z potencjału odczytać zachowanie pola
Linie pola elektrycznego wskazują kierunek działania siły na dodatni ładunek próbny. W elektrostatyce biegną od obszarów o wyższym potencjale do obszarów o niższym potencjale. Zależność zapisuje się skrótowo jako E = -grad V, gdzie operator gradientu pokazuje, jak szybko i w którym kierunku zmienia się potencjał.
W szkole częściej wykorzystuje się pojęcie powierzchni ekwipotencjalnej. Jest to zbiór punktów o tej samej wartości potencjału. Przesunięcie ładunku wzdłuż takiej powierzchni nie wymaga pracy pola, ponieważ różnica potencjałów wynosi zero.
Powierzchnie ekwipotencjalne są prostopadłe do linii pola. To praktyczny sposób sprawdzania rysunku. Jeśli linie pola i powierzchnie o stałym potencjale nie tworzą kąta prostego, schemat najprawdopodobniej zawiera błąd.
Przykładem może być przewodnik w stanie równowagi elektrostatycznej. Cały jego obszar ma wtedy ten sam potencjał, a pole elektryczne wewnątrz przewodnika jest równe zeru. Nie znaczy to, że na powierzchni nie ma ładunku. Oznacza tylko, że w środku nie występuje siła, która wprawiałaby swobodne ładunki w uporządkowany ruch.
Przykłady obliczeń i błędy, które kosztują punkty
Przykład z ładunkiem punktowym
Załóżmy, że ładunek Q = 2 μC znajduje się w odległości 0,30 m od punktu P. Podstawiamy dane do wzoru:
V = (8,99 × 109 · 2 × 10-6) / 0,30 ≈ 6,0 × 104 V
Potencjał w punkcie P wynosi około 60 000 V. Duża liczba nie oznacza automatycznie dużej energii. Jeśli umieścimy tam ładunek 3 nC, energia potencjalna wyniesie:
Ep = qV = 3 × 10-9 · 6,0 × 104 = 1,8 × 10-4 J
Ten przykład dobrze pokazuje różnicę między potencjałem a energią. Pierwsza wartość opisuje samo pole w punkcie, druga zależy od tego, jaki ładunek w tym polu umieścimy.
Przeczytaj również: Ciepło właściwe aluminium - wzór, obliczenia i doświadczenie
Najczęstsze pomyłki
- Mylenie V z Ep: potencjał ma jednostkę J/C, a energia potencjalna J.
- Pomijanie znaku: ładunek ujemny może obniżać energię potencjalną w obszarze o dodatnim potencjale.
- Zła jednostka odległości: centymetry trzeba zamienić na metry, a mikro- i nanokulomby zapisać jako 10-6 C i 10-9 C.
- Dodawanie wartości bez znaków: przy kilku ładunkach potencjały sumujemy algebraicznie.
- Traktowanie napięcia jak potencjału absolutnego: napięcie zawsze dotyczy różnicy między dwoma punktami.
Najskuteczniej zaczynam zadanie od zapisania, co jest źródłem pola, gdzie znajduje się badany punkt i jaki poziom zerowy przyjmujemy. Dopiero potem wybieram wzór. Taka kolejność ogranicza liczbę pomyłek bardziej niż samo zapamiętywanie kolejnych równań.
Co zapamiętać przed kolejnym zadaniem
Najważniejsza myśl brzmi: potencjał opisuje pole, a energia potencjalna opisuje ładunek w tym polu. Potencjał w punkcie może być dodatni, ujemny albo równy zeru, lecz jego wartość zawsze trzeba odczytywać względem ustalonego poziomu odniesienia.
W zadaniach warto pilnować trzech rzeczy: znaków, jednostek oraz tego, czy pytanie dotyczy pojedynczego punktu, czy różnicy między punktami. Gdy te elementy są uporządkowane, wzory V = kQ/r, Ep = qV i U = ΔV przestają być zestawem symboli, a zaczynają opisywać konkretną sytuację fizyczną.
